Что такое асбографитовые кольца АГ-50

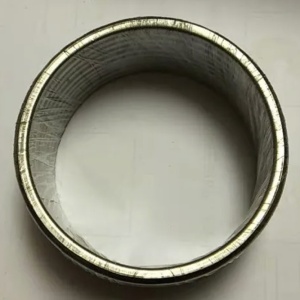

Асбографитовые кольца марки АГ-50 — прессованные уплотнительные элементы, предназначенные для герметизации сальниковых узлов и бесфланцевых соединений трубопроводной арматуры. Кольца изготавливаются из композиции на основе хризотилового асбестового волокна и графитового наполнителя методом прессования. Нормативный документ — ТУ 38 114218-76.

Основное назначение — уплотнение штоков и шпинделей задвижек, вентилей, клапанов и других видов запорной и регулирующей арматуры, а также герметизация бесфланцевых соединений корпуса с крышкой. Кольца АГ-50 применяются на объектах теплоэнергетики (ТЭЦ, котельные), в химической и нефтеперерабатывающей промышленности.

В отличие от плетёных сальниковых набивок по ГОСТ 5152-84 (марки АГ, АГИ, АП-31 и др.), кольца АГ-50 поставляются в готовом виде — с заданными геометрическими размерами под конкретную сальниковую камеру. Это исключает необходимость нарезки и формовки набивки на месте монтажа и обеспечивает стабильное качество уплотнения.

Состав и структура материала

Маркировка «АГ-50» расшифровывается как «асбографитовый, с содержанием графита около 50 %». Материал представляет собой прессованную композицию из двух основных компонентов:

Компонент	Функция в композиции
Хризотил-асбестовое волокно	Армирующий каркас, обеспечивает механическую прочность, упругость и термостойкость кольца
Графит (порошковый наполнитель)	Снижает коэффициент трения по штоку, обеспечивает антифрикционные свойства, повышает химическую стойкость
Связующее (каучуковый или синтетический клей)	Связывает компоненты в монолитную прессованную структуру, обеспечивает формоустойчивость кольца

Высокое содержание графита определяет ключевые эксплуатационные преимущества колец АГ-50: низкое трение по поверхности штока (шпинделя), химическую инертность к широкому спектру рабочих сред и способность работать при повышенных температурах. Асбестовое волокно выполняет роль армирующей матрицы — придаёт кольцам необходимую упругость для заполнения зазоров сальниковой камеры.

Рабочие параметры и условия эксплуатации

Допустимые рабочие среды

Кольца АГ-50 предназначены для работы в контакте со следующими средами:

Рабочая среда	Примечание
Перегретый и насыщенный водяной пар	Основная область применения — энергетическая арматура
Горячая вода, конденсат	Теплосети, котельное оборудование
Нефтепродукты	При температурах в пределах допустимого диапазона
Инертные и нейтральные газы	Азот, аргон и др.
Слабоагрессивные жидкие среды	Растворы умеренных концентраций, pH 4–10

Кольца не рекомендуется применять в среде концентрированных кислот (кроме фосфорной), сильных окислителей и органических растворителей, разрушающих связующее.

Температура и давление

Рабочий температурный диапазон определяется термостойкостью хризотилового асбеста и связующего компонента. Для сальниковых узлов арматуры (подвижное уплотнение штока) допустимая температура — до 300 °С. Для статических (неподвижных) соединений, таких как бесфланцевое соединение корпуса с крышкой, допускается эксплуатация при температурах до 530 °С.

Давление рабочей среды — до 4,5 МПа для уплотнений арматуры с подвижным штоком. Для неподвижных соединений (бесфланцевых стыков) допустимое давление может быть выше, в зависимости от конструкции узла и степени обжатия колец.

Применение в трубопроводной арматуре

Сальниковые узлы задвижек и вентилей

Основная область применения колец АГ-50 — сальниковые камеры запорной и регулирующей арматуры. Кольца устанавливаются в сальниковую камеру вокруг штока (шпинделя) и поджимаются грундбуксой (нажимной втулкой). При обжатии асбографитовый материал заполняет зазоры между штоком, стенками камеры и нажимной втулкой, обеспечивая герметизацию.

Графитовый наполнитель в составе колец выполняет функцию сухой смазки: снижает трение между кольцом и поверхностью штока, уменьшает усилие на маховике (приводе) при управлении арматурой. Это особенно важно для регулирующей арматуры, где шток совершает частые перемещения.

Бесфланцевые соединения

Вторая область применения — уплотнение бесфланцевых соединений корпуса с крышкой. В этом случае кольца АГ-50 работают как статическая прокладка, не испытывая трения, что позволяет эксплуатировать их при более высоких температурах (до 530 °С). Кольца обжимаются крепёжными элементами при сборке арматуры и сохраняют герметичность в течение всего межремонтного периода.

Типоразмеры и обозначение

Кольца АГ-50 обозначаются по внутреннему и наружному диаметру, а также по высоте сечения. Размеры подбираются под конкретную сальниковую камеру: внутренний диаметр кольца соответствует диаметру штока, наружный — диаметру расточки камеры.

Пример условного обозначения: Кольцо АГ-50 36×52×8 ТУ 38 114218-76, где 36 — внутренний диаметр (мм), 52 — наружный диаметр (мм), 8 — высота кольца (мм).

Кольца изготавливаются широкого типоразмерного ряда. Наиболее распространённые диапазоны:

Параметр	Диапазон, мм
Внутренний диаметр (d)	от 10 до 150
Наружный диаметр (D)	от 18 до 200
Высота кольца (h)	от 5 до 20

При заказе нестандартных размеров кольца изготавливаются по чертежу или эскизу заказчика с указанием размеров сальниковой камеры и штока.

Монтаж колец в сальниковый узел

Перед установкой колец АГ-50 необходимо очистить сальниковую камеру от остатков старой набивки и загрязнений. Поверхность штока должна быть без задиров, рисок и коррозионных повреждений — дефекты поверхности приводят к ускоренному износу колец и потере герметичности.

Кольца устанавливаются в сальниковую камеру поочерёдно, с разворотом стыков (разрезов, при их наличии) на 90° или 120° относительно друг друга. Количество колец определяется глубиной сальниковой камеры: стандартная набивка состоит из 4–6 колец.

После укладки всех колец устанавливается грундбукса и производится затяжка. Затяжку выполняют равномерно, контролируя усилие — чрезмерное обжатие увеличивает трение по штоку и затрудняет управление арматурой, недостаточное — приводит к утечкам. После пробного включения арматуры под давлением может потребоваться подтяжка сальника.

Хранение

Кольца АГ-50 хранятся в сухом закрытом помещении при температуре от 0 до +35 °С, в защитной упаковке, вдали от источников тепла и прямых солнечных лучей. Не допускается хранение вблизи горючих жидкостей, кислот и щелочей. При соблюдении условий хранения срок годности не ограничен (материал не подвержен старению), однако перед установкой рекомендуется визуально проверить кольца на отсутствие сколов, трещин и расслоений.

Сравнение с графитовыми кольцами из ТРГ

В современной практике для уплотнения арматуры всё шире применяются графитовые уплотнения из терморасширенного графита (ТРГ) — кольца КГФ, ТМГ и аналоги. Они не содержат асбеста, обладают более широким температурным диапазоном (до 550–600 °С для подвижных уплотнений) и повышенной химической стойкостью. Тем не менее, кольца АГ-50 остаются востребованными:

Параметр	Кольца АГ-50	Кольца из ТРГ (КГФ и аналоги)
Максимальная температура (подвижное уплотнение)	до 300 °С	до 550–600 °С
Содержание асбеста	Да	Нет (безасбестовый материал)
Упругое восстановление	Среднее	Высокое
Необходимость подтяжки в процессе эксплуатации	Может потребоваться периодическая подтяжка	Как правило, не требуется в межремонтный период
Стоимость	Ниже	Выше

Для задач, где рабочая температура не превышает 300 °С и не предъявляются требования к безасбестовым материалам, кольца АГ-50 обеспечивают надёжное уплотнение при меньших затратах.

Формы поставки асбографитовых колец АГ-50

Кольца АГ-50 поставляются поштучно или комплектами под конкретную арматуру. При заказе указываются внутренний и наружный диаметры, высота кольца, а также, при необходимости, обозначение арматуры для подбора размеров по каталогу.

Помимо колец АГ-50, для уплотнения арматуры применяются графитовые кольца различных марок — как прессованные из ТРГ, так и точёные из конструкционного графита. Выбор конкретного типа уплотнения определяется параметрами рабочей среды, требованиями к межремонтному ресурсу и нормативными документами на объект эксплуатации.
