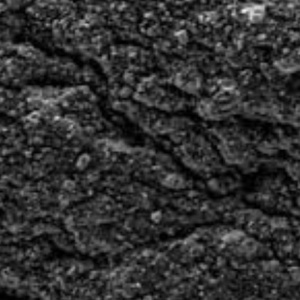

Углеграфит УГ200Ф

Углеграфит УГ200Ф — назначение и особенности материала

УГ200Ф — углеграфитовый антифрикционный материал, пропитанный фурановой смолой. Разработан как отечественный аналог углеграфитов серии ХИМАНИТ и НИГРАН для применения в механических уплотнениях, работающих в агрессивных и нефтехимических средах. Маркировка «УГ» указывает на класс материала (углеграфит), «200» условно обозначает уровень прочностных характеристик базовой заготовки, «Ф» — тип пропитки (фурановая смола).

Принципиальное отличие УГ200Ф от классических ХИМАНИТ и НИГРАН — мелкозернистая структура базовой углеграфитовой заготовки. Благодаря этому из материала УГ200Ф можно изготавливать уплотнительные кольца с тонкостенными конструктивными элементами (канавки, выступы, фаски), которые невозможно выполнить из крупнозернистых материалов без сколов и разрушения.

Область применения

Углеграфит УГ200Ф предназначен для изготовления деталей узлов трения и уплотнений, работающих в следующих условиях:

Из углеграфита УГ200Ф изготавливают уплотнительные кольца для торцевых и радиальных уплотнений валов насосов и компрессоров, втулки, вкладыши подшипников скольжения и другие детали, работающие в условиях сухого или полусухого трения.

Применение в авиационной технике

Материал УГ200Ф рассматривается как замена углеграфитов ХИМАНИТ-М и НИГРАН-В в уплотнениях авиационных газотурбинных двигателей. Мелкозернистая структура позволяет выполнять уплотнительные кольца сложной геометрии с высокой точностью и чистотой поверхности, что критично для ресурса уплотнений высокооборотных роторов.

Применение в нефтехимии

Кольца и втулки из УГ200Ф используются в механических уплотнениях нефтеперекачивающих насосов, где контактируют с нефтепродуктами при температурах до 200 °C. Фурановая пропитка обеспечивает инертность к углеводородным средам и отсутствие набухания, характерного для ряда полимерных уплотнений.

Соотношение с материалами ХИМАНИТ и НИГРАН

УГ200Ф позиционируется как функциональный аналог ХИМАНИТ-М и НИГРАН-В. При схожем уровне герметичности и химической стойкости он отличается более мелкой структурой зерна, что расширяет возможности механической обработки. В частности, из крупнозернистых ХИМАНИТ и НИГРАН невозможно выполнить детали с тонкостенными элементами — стенки и выступы тоньше 3–4 мм разрушаются при токарной обработке из-за вырывания зёрен. УГ200Ф допускает изготовление таких элементов.

Подробнее о серии ХИМАНИТ — в статье Углеграфит ХИМАНИТ. Общий обзор углеграфитов с фурановой пропиткой — в статье Углеграфит с фурановой пропиткой.

Формы поставки

Материал поставляется в виде заготовок (стержни, втулки) и готовых изделий по чертежам заказчика. Точные физико-механические характеристики конкретной партии (плотность, прочность на сжатие и изгиб, газопроницаемость, теплопроводность) предоставляются по запросу вместе с паспортом качества.
