Электрод графитированный ЭГО 100

Графитированный электрод марки ЭГО выпускается по ГОСТ 4426-80 и предназначен для дуговых электрических сталеплавильных, руднотермических печей и других электротермических устройств. Марка ЭГО занимает среднее положение в линейке стандарта — между высококачественной ЭГОО и обычной ЭГ — и обеспечивает баланс между электропроводностью, механической прочностью и экономической целесообразностью. В международной классификации электроды ЭГО наиболее близки к категории HP (High Power).

Нормативная база: ГОСТ 4426-80 и действующие стандарты

ГОСТ 4426-80 «Электроды и ниппели графитированные. Технические условия» был утверждён 10 марта 1980 года и введён в действие с 01.01.1983 г. Стандарт устанавливает требования к электродам и ниппелям графитированным для дуговых электрических сталеплавильных, руднотермических печей и других электротермических устройств.

По ГОСТ 4426-80 предусмотрены шесть марок графитированных электродов: ЭГОО, ЭГООА, ЭГО, ЭГОА, ЭГ, ЭГА. Марки с литерой «А» (ЭГООА, ЭГОА, ЭГА) допускают увеличение средней плотности тока на 15 % по сравнению с базовыми марками (ЭГОО, ЭГО, ЭГ соответственно).

Параллельно действует ГОСТ Р 57613-2017 «Электроды графитированные и ниппели к ним. Технические условия», введённый 01.08.2018 г. В этом стандарте применяется иная маркировка: ЭГ-RP, ЭГП-HP, ЭГПК-SHP, ЭГСП-UHP. Марка ЭГО из ГОСТ 4426-80 по уровню физико-механических свойств близка к классу ЭГП-HP (для дуговых печей средней мощности). Эксплуатация графитовых электродов для дуговых печей регламентируется ГОСТ Р 56973-2016.

Расшифровка маркировки электрода ЭГО

Обозначение марки ЭГО складывается из трёх элементов:

Элемент	Значение
Э	Электрод
Г	Графитированный
О	Обычный (средний уровень качества в линейке ГОСТ 4426-80)

Цифра после марки (например, ЭГО-100) обозначает не часть названия марки, а номинальный диаметр электрода в миллиметрах. Таким образом, ЭГО-100 — это электрод марки ЭГО диаметром 100 мм.

Размеры графитированных электродов ЭГО по ГОСТ 4426-80

Согласно таблице 1 ГОСТ 4426-80, электроды ЭГО выпускаются в следующих типоразмерах:

Диаметр, мм	Допуск по диаметру, мм	Длина, мм	Допуск по длине, мм
(75)*	+1,5 / −1,5	1100	±100
100	+1,5 / −1,5	1100	±100
150	+1,5 / −1,5	1200; 1500	±100; св. 1300 +300
200	+1,5 / −1,5	1500	±100
250; 300; 350; 400	+2,5 / −1,5	1500	±150
(450)*	+3,0 / −2,0	1700	±200
500	+3,0 / −2,0	1700; св. 1900	±200; +500
555	+3,0 / −2,0	1700; св. 1900	±200; +500

* Диаметры 75 и 450 мм, заключённые в скобки в ГОСТ, не рекомендуются для новых разработок. Электроды диаметром 150 мм и более допускается поставлять меньшей длины, но не короче 1000 мм (не более 10 % партии).

Удельное электрическое сопротивление электродов ЭГО

Удельное электрическое сопротивление (УЭС) — один из ключевых нормируемых параметров, определяющий эффективность работы электрода. Чем ниже УЭС, тем меньше потери электроэнергии в самом электроде. Для марки ЭГО по таблице 4 ГОСТ 4426-80 установлены следующие нормы:

Диаметр электрода, мм	УЭС, мкОм·м
75–200	7,6–8,0
250–400	8,1–9,0
450–555	8,1–9,0

Для сравнения: марка ЭГОО (высшее качество) нормирует УЭС не более 7,5–8,0 мкОм·м, а марка ЭГ (обычная) — 8,1–12,5 мкОм·м. Таким образом, ЭГО занимает промежуточное положение, обеспечивая пониженное сопротивление при умеренной стоимости.

Удельное электрическое сопротивление ниппельных заготовок ЭГО

По таблице 5 ГОСТ 4426-80 для ниппельных заготовок к электродам ЭГО установлены нормы УЭС:

Диаметр ниппельной заготовки, мм	УЭС ниппеля, мкОм·м, не более
75–150	8,0
175–200	9,0
225–300	8,0

Требование к ниппельным заготовкам строже, чем к самим электродам, поскольку ниппельное соединение является наиболее нагруженным участком электродной колонны.

Механическая прочность электродов и ниппелей ЭГО

Прочностные характеристики определяют стойкость электрода к механическим нагрузкам при транспортировке, установке и эксплуатации. ГОСТ 4426-80 нормирует средние по партии значения — отдельные показатели не должны быть менее 75 % от средних.

Предел прочности электродов ЭГО при изгибе и разрыве

Диаметр электрода, мм	Прочность при изгибе, МПа, не менее	Прочность при разрыве, МПа, не менее
75–200	7,4	3,4
250–400	6,9	3,4
450–555	6,4	2,9

Предел прочности ниппелей к электродам ЭГО

Диаметр ниппельной заготовки, мм	Прочность при изгибе, МПа, не менее	Прочность при разрыве, МПа, не менее
75–150	8,8	3,9
175–225	9,8	4,9
250–300	11,8	5,8

Ниппели к электродам крупных диаметров имеют более высокую нормативную прочность, поскольку на них приходится значительная механическая нагрузка от массы электродной колонны.

Допустимая плотность тока для электродов ЭГО

Плотность тока — определяющий эксплуатационный параметр. Превышение допустимого значения ведёт к перегреву, ускоренному окислению и разрушению электрода. По таблице 9 ГОСТ 4426-80 для марки ЭГО на высшей ступени мощности в период плавления установлены следующие нормы:

Диаметр, мм	75	100	150	200	250	300	350	400	450	500	555
А/см², не более	36	34	28	25	23	21	20	18	18	17	17

Для электрода ЭГО диаметром 100 мм максимально допустимая плотность тока составляет 34 А/см². Для улучшенной марки ЭГОА допускается увеличение этого значения на 15 %, то есть до ~39 А/см².

Конструкция ниппельного соединения электрода ЭГО Ø100 мм

Тип резьбы ниппельного соединения зависит от диаметра электрода. По ГОСТ 4426-80 электроды диаметром 200 мм и менее имеют трапецеидальную цилиндрическую резьбу, а диаметром 250 мм и более — коническую.

Для электрода ЭГО диаметром 100 мм по таблице 3 ГОСТ 4426-80 установлены следующие размеры ниппельного соединения:

Размеры ниппеля для электрода Ø100 мм

Параметр	Значение
Наружный диаметр ниппеля (d), мм	66,7 (−0,5)
Внутренний диаметр ниппеля (d₁), мм	59,3 (−0,5)
Длина ниппеля (L), мм	135,0 (−1,0)

Размеры ниппельного гнезда для электрода Ø100 мм

Параметр	Значение
Наружный диаметр гнезда (d’), мм	68,0 (+0,5)
Внутренний диаметр гнезда (d₁’), мм	60,6 (+0,5)
Глубина гнезда, мм	69,0 (+0,5)
Шаг резьбы, мм	8,47

Каждый электрод поставляется в комплекте с одним ниппелем. Ниппели к электродам диаметром менее 250 мм не маркируются — маркировка наносится на упаковочный ящик.

Место марки ЭГО среди других марок ГОСТ 4426-80

Для наглядного понимания, какое место марка ЭГО занимает в классификации ГОСТ 4426-80, приведена сводная таблица по удельному сопротивлению (для электродов Ø250–400 мм):

Марка по ГОСТ 4426-80	УЭС, мкОм·м	Плотность тока (Ø300), А/см²	Ближайший международный аналог
ЭГОО	не более 8,0	25	SHP / UHP
ЭГО	8,1–9,0	21	HP
ЭГ	9,1–12,0	19	RP

Данное сопоставление является ориентировочным: прямого соответствия между марками ГОСТ 4426-80 и международной классификацией RP/HP/SHP/UHP нет, поскольку стандарты различаются по перечню нормируемых показателей.

Область применения графитированных электродов ЭГО

Электроды ЭГО предназначены для дуговых электрических сталеплавильных и руднотермических печей средней мощности, а также других электротермических устройств. Основные области применения:

Дуговые сталеплавильные печи (ДСП) — для выплавки конструкционных, углеродистых и низколегированных сталей. Электроды ЭГО используются в печах с токовой нагрузкой, соответствующей допустимой плотности тока данной марки.

Руднотермические печи — для производства ферросплавов (ферросилиция, ферромарганца, феррохрома) и переработки рудного сырья.

Печи-ковши (агрегаты внепечной обработки стали) — для рафинирования стали, доводки химического состава и температуры расплава.

Электрод ЭГО Ø100 мм, как относительно малый типоразмер, применяется преимущественно в лабораторных и мелкосерийных установках, а также в качестве токоподвода в малых электротермических аппаратах.

Требования к внешнему виду и поверхности электродов ЭГО

ГОСТ 4426-80 устанавливает ряд требований к качеству поверхности электрода:

Неперпендикулярность образующей к торцу — не более 0,20 мм (для электродов диаметром до 300 мм). Неплоскостность торцовых поверхностей — не более 0,15 мм. Овальность и конусообразность — не более половины допуска по диаметру. Сколы кромок торца для электродов диаметром до 500 мм — глубиной не более 8 мм, суммарной длиной не более 40 мм.

На поверхности не допускаются поперечные трещины. Допускается не более двух продольных трещин на расстоянии не менее 200 мм от дна ниппельного гнезда длиной не более 5 % периметра сечения. Структурные трещины (шириной не более 0,3 мм вокруг зёрен углеродного материала) допускаются.

Сырьё для графитированных электродов марки ЭГО

Основу шихты для электродов ЭГО составляют нефтяной кокс (75–80 %) и каменноугольный пек в качестве связующего. Кокс проходит стадию кальцинации (прокаливания) при температуре около 1300 °C для удаления летучих веществ и влаги. Из подготовленной электродной массы методом экструзии формуют заготовки, которые затем проходят длительный обжиг (300–700 часов при температурах до 2000 °C).

После обжига заготовки подвергают графитации — дополнительному длительному нагреву при 2400–3000 °C, в результате чего формируется кристаллическая структура графита. На этом этапе содержание углерода превышает 99 %, что обеспечивает высокую электропроводность и термическую стойкость готового электрода. Подробнее о свойствах графита электродного — на отдельной странице нашего сайта.

Комплектация и правила приёмки электродов ЭГО

Каждый электрод поставляется в комплекте с одним ниппелем. Ниппели к электродам диаметром более 300 мм могут также комплектоваться стопорными пробками. Допускается раздельная поставка ниппелей и электродов по согласованию.

Приёмка электродов проводится партиями. Партия — это электроды одной кампании графитации, одного диаметра, массой не более 200 т. Приёмо-сдаточные испытания включают определение УЭС (100 % для электродов Ø250 мм и более; 15 % — для Ø менее 250 мм), прочности при изгибе и разрыве, проверку геометрии и внешнего вида.

Гарантийный срок хранения электродов и ниппелей по ГОСТ 4426-80 — 2 года с момента изготовления.

Транспортировка и хранение графитированных электродов ЭГО

Электроды транспортируются в чистом закрытом железнодорожном подвижном составе, контейнерах или автомашинах раздельно по маркам. Допускается совместная перевозка электродов разных марок в одном вагоне при условии исключения их смешивания.

Хранение осуществляется по условиям хранения 3 ГОСТ 15150-69 — под навесом или в неотапливаемом помещении. Электроды хранятся рассортированными по маркам на специально оборудованных стеллажах или штабелях с деревянными прокладками между горизонтальными рядами. Высота штабелей для электродов Ø75–200 мм — не более 1,5 м. Не допускается хранение вместе с многозольными материалами, чтобы не загрязнить поверхность электрода.

Эксплуатация электродов ЭГО в дуговых печах

Эксплуатация графитированных электродов требует строгого соблюдения нормативов по плотности тока. Для электрода ЭГО Ø100 мм площадь поперечного сечения составляет около 78,5 см², что при максимально допустимой плотности 34 А/см² даёт предельный ток порядка 2670 А.

Электродная колонна формируется из нескольких секций электродов, соединённых ниппелями. Качество ниппельного соединения напрямую влияет на токопроводность колонны и её стойкость к обрыву. Перед свинчиванием следует проверить чистоту резьбы ниппеля и ниппельного гнезда, отсутствие сколов и трещин.

Факторы, определяющие расход электрода

Удельный расход графитированных электродов в дуговых печах зависит от ряда факторов: режим работы печи (плотность тока, продолжительность плавки), тип выплавляемой стали или сплава, химический состав шлака, атмосфера над ванной, частота включений и отключений печи. Основные механизмы расхода — окисление боковой поверхности электрода, испарение с торца в зоне дуги и механические потери (обломы, сколы).

Для снижения расхода применяются защитные покрытия на основе алюминия или ферросилиция, которые наносятся на боковую поверхность электрода и замедляют окисление графита.

Формы поставки электродов ЭГО

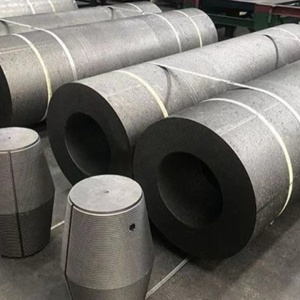

Графитированные электроды марки ЭГО поставляются в виде цилиндрических стержней с ниппельными гнёздами на обоих торцах. Каждый электрод комплектуется ниппелем. Основные формы поставки:

Электроды стандартных типоразмеров по ГОСТ 4426-80 — от Ø75 до Ø555 мм, длиной от 1100 до 1900+ мм. Ниппели поставляются в ящиках массой не более 120 кг, упакованные с наполнителем из воздушно-сухой стружки для предотвращения повреждений.

По согласованию с потребителем возможна поставка электродов и ниппелей отдельно, а также поставка укороченных электродов (от 1000 мм) в пределах 10 % партии.

Маркировка графитированных электродов ЭГО

На электродах Ø250 мм и более в дно ниппельного гнезда вклеивается бумажный ярлык с указанием: товарного знака изготовителя, номера партии, марки, диаметра, удельного электрического сопротивления, массы электрода и обозначения ГОСТ 4426-80.

На электродах диаметром менее 250 мм (включая Ø100 мм) наносится марка электрода. Для улучшенной марки ЭГОА на ярлыке наносится зелёная диагональная полоса.

Методы испытаний электродов ЭГО

Все испытания проводятся по стандартизированным методикам:

Прочность при изгибе и разрыве — по ГОСТ 23775-79 на образцах, вырезанных из торцов электродных и ниппельных заготовок. Пробы отбираются поровну от верхних и нижних концов заготовок.

Удельное электрическое сопротивление — по ГОСТ 23776-79. Для электродов Ø250 мм и более — 100 % контроль, для электродов меньшего диаметра (в том числе Ø100 мм) — не менее 15 % партии, но не менее 10 штук.

Геометрия — проверка диаметра инструментом с ценой деления 0,1 мм, длины — с ценой деления 1,0 мм. Внешний вид — визуальный осмотр и измерения.

Требования безопасности при работе с графитированными электродами

Графитировнные электроды не токсичны, но при их обработке и эксплуатации образуется углеродная пыль, которая по ГОСТ 12.1.005 оказывает фиброгенное действие на органы дыхания и относится к 4-му классу опасности (малоопасные вещества). Производственные помещения должны оснащаться общеобменной приточно-вытяжной вентиляцией. Работающие обеспечиваются средствами индивидуальной защиты.
