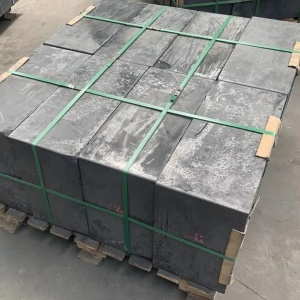

Графитовый блок изостатический крупногабаритный

Графитовый блок изостатический крупногабаритный — что это

Крупногабаритный изостатический графитовый блок — заготовка прямоугольного или цилиндрического сечения из искусственного графита, полученного методом холодного изостатического прессования (CIP). Характерные размеры блоков достигают 1850×650×400 мм и более, масса одного блока — от 700 до 2000 кг в зависимости от габаритов и плотности материала.

Принципиальное отличие изостатического прессования от других методов формования (экструзии, прессования в глухую матрицу) — равномерное давление жидкости на заготовку со всех сторон. Это исключает ось прессования и связанную с ней анизотропию свойств: плотность, прочность и электросопротивление одинаковы во всех направлениях блока. Именно поэтому изостатический графит называют изотропным.

Тонкозернистая структура (размер зерна наполнителя от 5 до 25 мкм) и многократная пропитка пеком с повторными обжигами обеспечивают высокую плотность, низкую пористость и повышенную механическую прочность по сравнению с графитом экструзионного или вибрационного формования.

Физико-механические свойства крупногабаритных блоков

Характеристики изостатического графита зависят от рецептуры сырья, числа циклов пропитки и температуры графитации. В таблице приведены типичные значения для крупногабаритных блоков с тонкозернистой структурой и плотностью ≥1,80 г/см³.

Показатель	Единица измерения	Типичное значение
Объёмная плотность	г/см³	1,78–1,88
Предел прочности на сжатие	МПа	80–150
Предел прочности на изгиб	МПа	40–60
Модуль упругости	ГПа	10–15
Твёрдость по Шору (HSD)	ед.	55–70
Удельное электросопротивление	мкОм·м	10–18
Теплопроводность (при 100 °C)	Вт/(м·К)	80–120
ТКЛР (20–600 °C)	×10⁻⁶/°C	3,5–6,0
Открытая пористость	%	10–18
Средний размер зерна	мкм	5–25
Зольность (стандартная / после очистки)	ppm	≤500 / ≤50

Прочность изостатического графита возрастает с повышением температуры вплоть до 2700 °C — примерно вдвое относительно значений при комнатной температуре. Это выгодно отличает графит от металлов и керамики, у которых прочность при нагреве падает.

Преимущества изостатического графита перед другими методами формования

Сравнение с экструзионным графитом (ГМЗ и аналоги)

Экструзионный графит обладает выраженной анизотропией: прочность и электропроводность вдоль оси прессования и перпендикулярно ей различаются на 15–30 %. Изостатический графит лишён этого недостатка. Свойства однородны по всему объёму блока, что критично при изготовлении крупногабаритных изделий сложной геометрии.

Сравнение с графитом прессования в глухую матрицу (МПГ)

Графит типа МПГ обеспечивает высокую плотность и мелкозернистую структуру, но ограничен малыми габаритами заготовок (типично до 200×200×100 мм). Крупногабаритные изостатические блоки могут достигать размеров Ø600×1200 мм и более в прямоугольном сечении — до 1850×650×400 мм, что невозможно для метода глухой матрицы.

Ключевые технологические преимущества

Однородность свойств по объёму блока обеспечивает стабильность размеров изделий после механической обработки. Малый размер зерна (менее 25 мкм) позволяет достичь высокой чистоты обработанной поверхности и нарезать резьбы мелкого шага. Низкая пористость снижает газопроницаемость, что важно для вакуумного и полупроводникового оборудования.

Области применения крупногабаритных блоков

Металлургия и литейное производство

Из крупногабаритных блоков изготавливают тигли для плавки цветных и драгоценных металлов, кокили, кристаллизаторы, литейные формы и фильеры для непрерывного литья. Графит не смачивается большинством расплавленных металлов, что обеспечивает лёгкое извлечение отливок и длительный срок службы оснастки.

Вакуумные и высокотемпературные печи

Блоки используют для изготовления нагревателей, экранов, подставок и футеровки вакуумных печей. Рабочая температура в инертной среде — до 3000 °C. Изотропность свойств позволяет создавать объёмные нагревательные элементы, в которых прочность и электросопротивление одинаковы во всех направлениях.

Полупроводниковая и солнечная промышленность

Крупногабаритные блоки востребованы для изготовления тепловых узлов печей выращивания монокристаллического кремния и установок для производства поликристаллических кремниевых слитков. Высокая чистота (зольность после газовой очистки ≤50 ppm) исключает загрязнение кремния посторонними примесями.

Электроэрозионная обработка (EDM)

Тонкозернистая структура и высокая электропроводность делают изостатический графит предпочтительным материалом для электродов электроэрозионных станков. Из крупных блоков вырезают электроды сложной формы для обработки пресс-форм и штампов.

Атомная промышленность

Графит с пониженной зольностью (после термохимической очистки) применяется в качестве замедлителя и отражателя нейтронов в газоохлаждаемых реакторах. Крупные габариты блоков упрощают проектирование активных зон.

Габариты и формы поставки

Изостатический графит поставляется в виде прямоугольных блоков и цилиндрических заготовок. Типичные размеры прямоугольных блоков:

Форма сечения	Длина, мм	Ширина/Диаметр, мм	Высота, мм
Прямоугольный блок	до 2350	до 650	до 400
Цилиндрический блок	до 1200	Ø до 600	—

Масса одного крупногабаритного блока составляет от 700 до 2000 кг. По запросу возможна поставка блоков с предварительной газовой очисткой (зольность ≤50 ppm) для полупроводниковых и ядерных применений.

Очистка от примесей

Стандартная зольность изостатического графита после графитации составляет 300–500 ppm. Для ответственных применений проводят термохимическую очистку: заготовку нагревают до 2000 °C и выше в атмосфере галогенсодержащего газа (хлор, фреон). Летучие хлориды примесных металлов удаляются из объёма графита, снижая зольность до 5–50 ppm. Такой материал обозначается как графит высокой чистоты и применяется в полупроводниковой промышленности и атомной энергетике.

Термостойкость и стойкость к окислению

В инертной среде (аргон, азот, вакуум) изостатический графит стабилен до 3000 °C. На воздухе заметное окисление начинается при 450–500 °C, интенсивное — выше 600 °C. Скорость окисления зависит от пористости, зольности и температуры. Для работы на воздухе при повышенных температурах применяют защитные покрытия: пироуглеродное, карбидокремниевое (SiC) или комбинированное.

Уникальное свойство изостатического графита — отрицательный термический коэффициент расширения в направлении базисных плоскостей при нагреве до 700 K. Практически это проявляется как сжатие материала при умеренном нагреве, что повышает стойкость к термоудару.

Механическая обработка

Изостатический графит хорошо обрабатывается стандартным твердосплавным и алмазным инструментом. Мелкозернистая структура позволяет получать детали с толщиной стенки до 0,8 мм и чистотой поверхности Ra 0,8–1,6 мкм после шлифовки. Резьбы, в том числе мелкого шага, нарезаются без сколов и выкрашивания.

При обработке образуется мелкодисперсная графитовая пыль — требуется вытяжная вентиляция и средства индивидуальной защиты. Графит не даёт заусенцев и не требует последующей зачистки.

Условия хранения и транспортировки

Графитовые блоки хранят в сухих закрытых помещениях. Материал гигроскопичен незначительно, однако попадание влаги в поры нежелательно — при последующем нагреве возможно паровое давление в порах и микрорастрескивание. Для длительного хранения рекомендуется полиэтиленовая упаковка. При транспортировке блоки прокладывают деревянными брусками или пенополиэтиленом для предотвращения сколов рёбер.
