Ф4С15М5 композиционный материал

Стеклофторопласт Ф4С15М5 — композиционный материал на основе фторопласта-4 (политетрафторэтилена, ПТФЭ), наполненного размолотым стекловолокном (15 %) и дисульфидом молибдена MoS₂ (5 %). Материал сочетает высокую химическую стойкость фторопластовой матрицы с улучшенными трибологическими и механическими свойствами, обусловленными введением наполнителей. Ф4С15М5 востребован при изготовлении уплотнительных и антифрикционных изделий, работающих в агрессивных средах, в том числе при наличии конденсата.

Состав и назначение стеклофторопласта Ф4С15М5

Основу Ф4С15М5 составляет фторопласт-4 — высокомолекулярный кристаллический полимер тетрафторэтилена с температурой плавления около +327 °С. Обозначение марки отражает состав наполнителей: «С15» — 15 % размолотого стекловолокна, «М5» — 5 % дисульфида молибдена. Материал выпускается по ТУ 6-05-1412-76.

Стекловолокно повышает механическую прочность, жёсткость и износостойкость композита по сравнению с ненаполненным фторопластом-4. При введении стекловолокна износостойкость возрастает более чем в 250 раз относительно чистого ПТФЭ, сопротивление ползучести увеличивается примерно в 1,5 раза. При этом химическая стойкость матрицы практически не изменяется, а электрические показатели меняются незначительно.

Базовая композиция Ф4С15 (фторопласт-4 + 15 % стекловолокна, без MoS₂) хорошо работает в среде сухих агрессивных газов, однако при наличии конденсата у неё наблюдается повышенный износ. Добавление 5 % дисульфида молибдена в композицию Ф4С15М5 решает именно эту проблему: MoS₂ выступает твёрдой смазкой и повышает износостойкость во влажных условиях.

Физико-механические характеристики Ф4С15М5

Ниже приведены основные физико-механические свойства стеклофторопласта Ф4С15М5 по данным технической документации (ТУ 6-05-1412-76).

Параметр	Значение
Плотность, кг/м³	2190
Разрушающее напряжение при растяжении, МПа	13,9–14,7
Относительное удлинение при разрыве, %	150–200
Твёрдость по Бринеллю, МПа	39–43
Деформация под нагрузкой 10 МПа (24 ч, 22 °С), %	3,3–3,9
Коэффициент трения по стали	0,1–0,2
Интенсивность износа, мкг/с	0,69
Предельное PV при V = 0,05 м/с, кПа·м/с	392
Предельное PV при V = 0,5 м/с, кПа·м/с	490
Предельное PV при V = 5 м/с, кПа·м/с	608
Интервал рабочих температур, °С	от −60 до +250

Параметр PV (произведение контактного давления на скорость скольжения) — ключевой критерий при проектировании узлов трения. Чем выше допустимое PV, тем в более нагруженных условиях может работать материал. Значения PV для Ф4С15М5 превышают показатели базовой композиции Ф4С15 примерно на 10–15 % при всех режимах скольжения, что обусловлено смазывающим действием дисульфида молибдена.

Сравнение свойств Ф4С15М5 и Ф4С15

Для понимания роли добавки MoS₂ приведём сравнение основных свойств двух родственных композиций.

Параметр	Ф4С15	Ф4С15М5
Плотность, кг/м³	2170–2210	2190
Разрушающее напряжение при растяжении, МПа	9,8–17,1	13,9–14,7
Относительное удлинение при разрыве, %	150–300	150–200
Твёрдость по Бринеллю, МПа	39–43	39–43
Деформация под нагрузкой 10 МПа (24 ч, 22 °С), %	3,0–4,0	3,3–3,9
Коэффициент трения по стали	0,15–0,30	0,1–0,2
Интенсивность износа, мкг/с	0,56–0,83	0,69
Предельное PV (V = 0,05 м/с), кПа·м/с	343	392
Предельное PV (V = 0,5 м/с), кПа·м/с	442	490
Предельное PV (V = 5 м/с), кПа·м/с	542	608
Интервал рабочих температур, °С	от −60 до +250	от −60 до +250
Износостойкость во влажной среде	Повышенный износ при конденсате	Улучшенная за счёт MoS2

Основные прочностные показатели двух композиций близки. Ключевое различие — в трибологических свойствах: у Ф4С15М5 ниже коэффициент трения по стали (0,1–0,2 против 0,15–0,30), выше допустимые значения PV при всех режимах скольжения, а главное — устранена проблема повышенного износа во влажных условиях, характерная для Ф4С15.

Химическая стойкость и совместимость с контактными материалами

Поскольку матрицей Ф4С15М5 является фторопласт-4, композит сохраняет высокую химическую стойкость базового полимера. Материал устойчив к воздействию минеральных и органических кислот, щелочей, органических растворителей и окислителей. Разрушение фторопластовой матрицы возможно только при контакте с расплавленными щелочными металлами, элементарным фтором и трёхфтористым хлором при повышенных температурах.

Стеклофторопласт Ф4С15М5 допускается к работе в контакте с плакированными алюминиевыми сплавами, титановыми сплавами и нержавеющими сталями при температурах от −60 до +250 °С.

Материал не гигроскопичен: водопоглощение базовой композиции Ф4С15 составляет не более 0,04 % за 24 часа. Ф4С15М5 устойчив к атмосферным, климатическим и бактериальным воздействиям, физиологически инертен.

Преимущества и ограничения стеклофторопласта Ф4С15М5

Преимущества композиции

Стеклофторопласт Ф4С15М5 объединяет достоинства фторопластовой матрицы и двух видов наполнителей. Стекловолокно обеспечивает рост износостойкости более чем в 250 раз по сравнению с ненаполненным фторопластом-4, повышение сопротивления ползучести примерно в 1,5 раза и увеличение жёсткости. Дисульфид молибдена действует как твёрдая смазка: снижает коэффициент трения и устраняет критический недостаток базовой композиции Ф4С15 — ускоренный износ при работе во влажных газовых средах и в присутствии конденсата.

Композит не требует смазки в узлах трения, что важно в средах, где применение жидких смазочных материалов невозможно (агрессивные среды, вакуум, пищевая и фармацевтическая промышленность). Рабочий температурный интервал от −60 до +250 °С позволяет применять Ф4С15М5 как в криогенных установках, так и в высокотемпературном оборудовании.

По сравнению с коксонаполненным фторопластом Ф4К20 стеклофторопласт Ф4С15 более эластичен, что делает Ф4С15М5 предпочтительным для изготовления уплотнительных манжет и поршневых колец, где требуется способность материала к упругому восстановлению.

Ограничения и особенности эксплуатации

В условиях высоких нагрузок при сухом трении коксосодержащие композиции, например Ф4К15М5, демонстрируют более высокую относительную износостойкость, чем стеклонаполненные. Выбор Ф4С15М5 оправдан прежде всего в условиях влажных и агрессивных сред, где химическая стойкость матрицы является основным критерием.

Фторопласт-4 в составе композита обладает низкой теплопроводностью (около 0,25 Вт/(м·К)), что затрудняет отвод тепла из зоны трения. В нагруженных узлах с высокими скоростями скольжения необходимо предусматривать дополнительный теплоотвод конструктивными средствами.

Стеклофторопласт плохо склеивается — для соединения деталей из Ф4С15М5 с другими материалами необходимо применять механический крепёж или специальные методы подготовки поверхности (химическое травление натрий-нафталиновым комплексом). Материал хорошо обрабатывается точением, сверлением, фрезерованием и шлифованием, однако стекловолокно в составе ускоряет износ режущих кромок из быстрорежущей стали — рекомендуется инструмент с твердосплавными пластинами.

Области применения стеклофторопласта Ф4С15М5

Ф4С15М5 применяется прежде всего в узлах, где требуется сочетание антифрикционных свойств с химической стойкостью и работоспособностью во влажных средах.

Область применения	Типичные изделия
Уплотнительная техника	Поршневые кольца, манжеты, прокладки для подвижных и неподвижных соединений
Подшипники скольжения	Втулки, вкладыши подшипников, направляющие, опорные элементы
Химическое оборудование	Детали арматуры, уплотнения насосов и компрессоров, работающих с агрессивными средами
Вакуумная техника	Уплотнения и детали, работающие в условиях высокого вакуума
Нефтегазовая отрасль	Уплотнения запорной арматуры, детали насосного оборудования

Как антифрикционный материал Ф4С15М5 применяется в тех случаях, когда другие наполненные фторопласты непригодны из-за химической нестойкости наполнителя (например, кокса или бронзы) к рабочей среде. Выбор Ф4С15М5 вместо Ф4С15 оправдан при наличии конденсата или влажных газовых сред в рабочей зоне.

Формы поставки стеклофторопласта Ф4С15М5

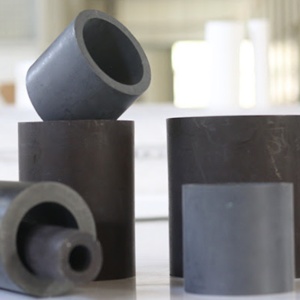

Ф4С15М5 поставляется в виде заготовок для последующей механической обработки.

Форма заготовки	Назначение
Стержни (прутки)	Изготовление втулок, вкладышей подшипников, осей, пальцев
Втулки (кольца)	Подшипники скольжения, направляющие, уплотнительные элементы
Листы (пластины)	Прокладки, накладки, антифрикционные покрытия

При токарной и фрезерной обработке рекомендуется применять инструмент с твердосплавными пластинами, так как стекловолокно в составе композита ускоряет износ режущих кромок из быстрорежущей стали. Хранить заготовки следует в закрытых сухих помещениях на полках или поддонах, на расстоянии не менее 1 м от отопительных приборов.
