Гибкий графит высокой чистоты

Гибкий графит высокой чистоты — фольга и листы из терморасширенного природного графита без связующего с минимальным содержанием золы, серы и хлора. Такой материал нужен там, где обычная графитовая фольга не проходит по чистоте: уплотнения арматуры из нержавеющей стали в энергетике, детали вакуумных и высокотемпературных печей, производство полупроводников и поликремния. Поставляем гибкий графит в рулонах, листах и лентах и изготавливаем из него прокладки и кольца — запросы на 5052082@mail.ru.

Чем гибкий графит высокой чистоты отличается от обычного

Сырьё одинаковое — природный чешуйчатый графит, который окисляют, вспучивают ударным нагревом и прокатывают в фольгу без смол. Различаются чистотой исходного графита и глубиной очистки готового материала.

Класс	Углерод, не менее	Зола, не более	Для чего
Технический	96–99 %	1–4 %	общепромышленные прокладки и набивки
Высокой чистоты	99,8 %	0,15–0,2 %	арматура из нержавеющей стали, энергетика, химия
Особо чистый (дополнительно очищенный)	99,98–99,999 %	от 200 до 5–10 ppm	печи для полупроводников, поликремния, вакуумная техника

Значения — по паспортам изготовителей; у каждой марки они свои.

Почему важны сера и хлор

В уплотнениях из нержавеющей стали примеси графита со временем переходят на металл. Хлориды вызывают коррозионное растрескивание аустенитной нержавеющей стали, соединения серы — коррозию при нагреве. Поэтому для арматуры энергетических установок и для контуров с нержавеющей сталью берут графит с нормированным содержанием серы и вымываемого хлора — эти показатели указывают в паспорте отдельной строкой.

Свойства гибкого графита

Показатель	Значение
Плотность фольги	0,7–1,3 г/см³, стандартная — около 1,0 г/см³
Рабочая температура на воздухе	до 400–450 °C
В вакууме и инертном газе	до 2700–3000 °C
Теплопроводность вдоль листа	130–220 Вт/(м·К) при плотности около 1,0 г/см³
Теплопроводность поперёк листа	около 5 Вт/(м·К)
Связующее	нет

Материал анизотропен: вдоль листа он проводит тепло и ток в десятки раз лучше, чем поперёк. Это важно для тепловых экранов и прокладок в узлах с сильным тепловым потоком.

Работа на воздухе: марки с ингибитором окисления

На воздухе графит заметно окисляется примерно с 400–450 °C. Для более горячих узлов выпускают марки с ингибитором окисления: они теряют массу медленнее и держат более высокую температуру. Предел для такой марки берут из её паспорта. Для печей с быстрым нагревом выбирают фольгу, заранее прокалённую от газовыделения, или листы с мелкими отверстиями для выхода газов — иначе на поверхности при нагреве вспучиваются пузыри.

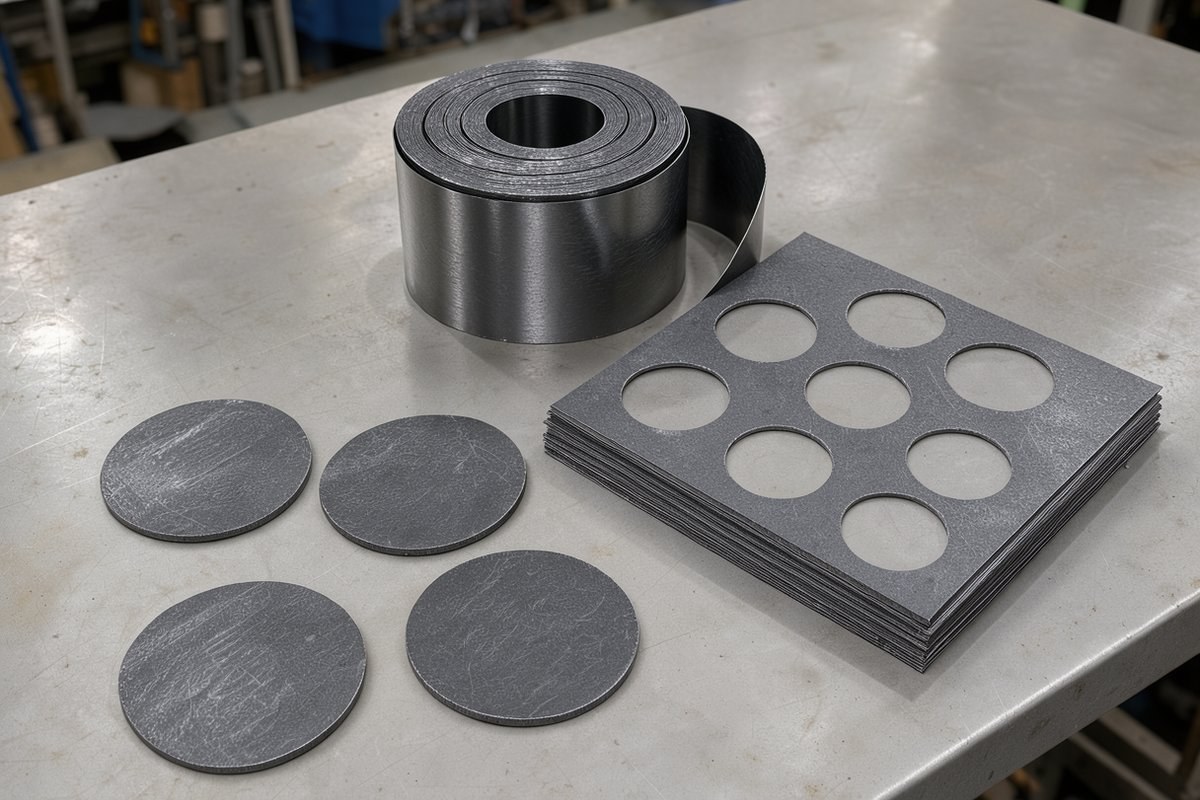

Формы поставки

• Рулоны фольги толщиной от 0,15 до 1,5 мм, шириной до 1000–1500 мм.
• Листы неармированные — для вырезки прокладок, экранов, футеровки.
• Листы с гладкой вставкой из нержавеющей стали или никеля, приклеенной между слоями графита, — для химии и нефтехимии.
• Листы с выштампованной (просечной) вставкой из нержавеющей стали без клея — для высоких давлений и температур.
• Многослойные армированные листы — для паровых систем и самых нагруженных фланцев.
• Ленты — для спирально-навитых прокладок и сальниковых колец.
• Готовые изделия: плоские прокладки, прессованные кольца, феррулы из ТРГ.

Где применяют

• Энергетика и химия: прокладки и сальниковые кольца арматуры из нержавеющей стали.
• Высокотемпературные печи: тепловые экраны, футеровка, разделительные прокладки; расплавы стекла и металлов графит не смачивают.
• Полупроводники и поликремний: особо чистая фольга, которая не загрязняет продукт.
• Электроника: теплораспределяющие прокладки.

Химическая стойкость

Стоек к кислотам умеренной концентрации, щелочам, растворам солей, органическим растворителям, пару и воде. Не стоек к сильным окислителям: азотной и хромовой кислотам, концентрированной серной кислоте при нагреве, фтору, расплавам щелочных металлов.

Что указать в заявке

• Форму: рулон, лист (армированный или нет), лента, готовые прокладки или кольца по чертежу.
• Класс чистоты или требования к золе, сере и хлору.
• Толщину, плотность, размеры.
• Рабочую среду, температуру, давление.
• Количество и нужен ли паспорт на партию.

Вопросы и ответы

Чем гибкий графит отличается от графитовой фольги?

Это один и тот же материал: гибкий графит, фольга ТРГ, графитовая фольга. Отличаются марки — по чистоте, плотности, наличию ингибитора и армирования. Общие сведения — на странице графитовая фольга.

Какую чистоту выбрать для нержавеющей арматуры?

Высокую, с нормированными серой и хлором. Технический графит для нержавеющей стали в горячих узлах не рекомендуется.

До какой температуры работает гибкий графит?

На воздухе — до 400–450 °C, марки с ингибитором окисления — выше. В вакууме и инертном газе — до 2700–3000 °C.

Заказать гибкий графит высокой чистоты

Поставим фольгу, листы и ленты нужной чистоты и изготовим прокладки и кольца по чертежу. Пришлите требования к чистоте, размеры и условия работы на 5052082@mail.ru.
