Сварка фторопласта-4 (ПТФЭ)

Сварка фторопласта-4 (ПТФЭ) — неразъёмное соединение деталей из Ф-4 нагревом выше температуры плавления кристаллов (327 °C) с прижатием, иногда через прослойку плавкого фторполимера. Сваривают листы при футеровке аппаратов и ёмкостей, трубы и патрубки, кольца и манжеты большого диаметра, полотна и плёнки. Правильно выполненный шов герметичен и сохраняет химическую стойкость фторопласта-4.

Заявки на сварку изделий из фторопласта принимаем на 5052082@mail.ru.

Почему фторопласт-4 нельзя сварить как обычный пластик

Полиэтилен, полипропилен или ПВХ при нагреве переходят в вязкотекучее состояние: кромки оплавляют, сжимают — и расплав перемешивается. Фторопласт-4 ведёт себя иначе:

• выше 327 °C кристаллы плавятся, но полимер переходит не в жидкость, а в гелеобразное состояние: вязкость при 380 °C порядка 10¹⁰ Па·с и выше, течь и перемешиваться он практически не может;
• при нагреве объём материала заметно растёт, а при остывании возвращается, поэтому в шве возникают напряжения и коробление;
• выше 260 °C начинают выделяться летучие продукты разложения (по ГОСТ 10007-80 — в том числе фтористый водород и перфторизобутилен), а температура разложения по тому же стандарту — выше 415 °C.

Поэтому сварка Ф-4 — это не сплавление жидких кромок, а медленное сращивание поверхностей при температуре выше плавления кристаллов и под давлением. Режим задают узким окном: ниже 327 °C соединения не будет, перегрев разрушает полимер.

Способы сварки фторопласта-4

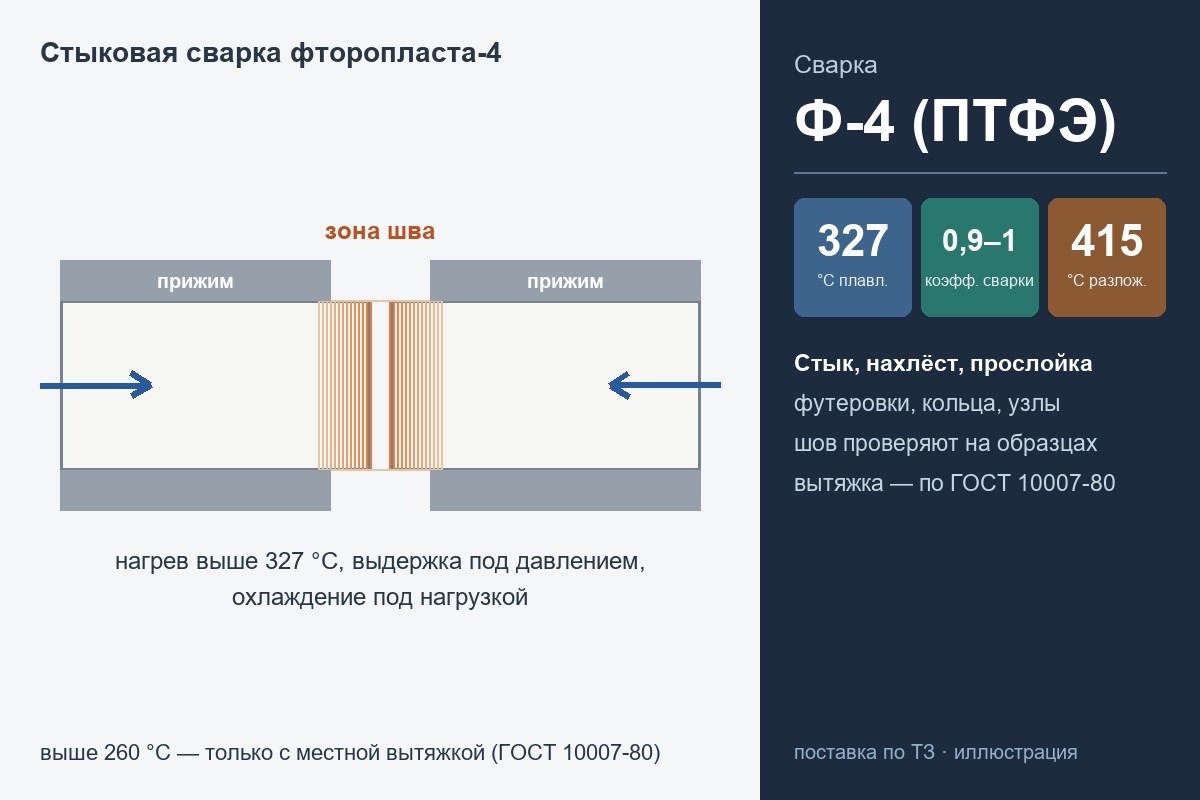

Стыковая и нахлёсточная сварка нагретым инструментом

Кромки или нахлёст зажимают, нагревают выше температуры плавления кристаллов, выдерживают под давлением и охлаждают под нагрузкой. Без посторонних материалов шов получается однородным; в испытаниях отношение прочности шва к прочности исходного материала (коэффициент сварки) достигало 0,9–1. Способ требует оснастки под каждое изделие и длительной выдержки, зато шов по химической стойкости не отличается от основного материала.

Сварка через прослойку плавкого фторполимера

Между поверхностями закладывают плёнку или порошок плавкого перфторированного сополимера тетрафторэтилена (с перфторалкилвиниловым эфиром или гексафторпропиленом). Сополимер при нагреве течёт, заполняет неровности и сцепляется с Ф-4. Соединение получается при меньших давлениях и времени, шов по прочности не уступает слабейшему из двух материалов. Химическая стойкость шва определяется прослойкой; верхний предел рабочей температуры для перфторированных сополимеров близок к 260 °C или ниже — уточняют по марке прослойки.

Сварка горячим газом с присадочным прутком

Кромки разделывают и заполняют шов прутком из плавкого фторполимера, нагревая струёй горячего газа. Способ подходит для угловых швов и ремонта футеровок на месте, но шов менее однороден, а его качество сильнее зависит от квалификации сварщика.

Модифицированный фторопласт

Фторопласт-4 с малой (десятые доли процента) добавкой перфторированного сомономера практически сохраняет химическую стойкость и рабочую температуру Ф-4, но лучше спекается и сваривается. Если сварка заложена в конструкцию с самого начала, детали заказывают из модифицированного фторопласта.

Какой способ выбрать

Задача	Предпочтительный способ	Почему
Футеровка аппарата, ёмкости, трубы	сварка листов через прослойку плавкого фторполимера	надёжный сплошной шов на большой длине
Кольца, манжеты, прокладки большого диаметра из прутка или полосы	стыковая сварка нагретым инструментом	однородный шов без посторонних материалов
Угловые швы, ремонт на месте	горячий газ с прутком	не нужна оснастка, но качество зависит от сварщика
Тонкие плёнки и полотна	нахлёсточная сварка нагретым инструментом или через плёнку-прослойку	сплошное соединение по всей ширине нахлёста

Оптимальный вариант для ответственных конструкций — стыковая сварка или сварка через прослойку в оснастке: они дают шов, близкий по прочности к основному материалу. Сварку горячим газом оставляют для мест, куда оснастку не подвести.

Как проверяют сварной шов

• Внешний осмотр — без непроваров, пор, потемнения и вздутий.
• Герметичность — для футеровок и ёмкостей: испытание давлением, вакуумом, искровым дефектоскопом по металлическому корпусу.
• Прочность — на образцах-свидетелях, сваренных в том же режиме: из шва вырезают образцы и испытывают на растяжение, результат сравнивают с прочностью основного материала.
• Химическая стойкость — для швов с прослойкой проверяют, подходит ли материал прослойки к рабочей среде и температуре.

Ограничения сварных соединений Ф-4

• Наполненные композиции (с коксом, стекловолокном, бронзой) свариваются хуже чистого фторопласта: прочность шва у них ниже.
• Нагрев выше 260 °C допускается только при работающей местной вытяжке — этого требует ГОСТ 10007-80.

Что указать в заявке на сварку

• материал деталей: фторопласт-4, модифицированный фторопласт или композиция (марка);
• вид соединения: стык, нахлёст, угловой шов, футеровка;
• чертёж или эскиз с размерами и толщинами;
• рабочая среда, температура, давление или вакуум;
• требования к контролю: герметичность, прочность шва, образцы-свидетели;
• количество.

Изделия из фторопласта-4 и композиций на его основе описаны на странице «Фторопласт Ф4».

Вопросы и ответы

Можно ли сварить фторопласт-4 паяльником или строительным феном?

Надёжного соединения так не получить: нужен равномерный нагрев выше 327 °C по всей площади шва, давление и охлаждение под нагрузкой. Кроме того, перегрев фторопласта опасен выделением токсичных газов.

Какую прочность имеет сварной шов фторопласта?

Зависит от способа. При стыковой сварке в оснастке и сварке через прослойку шов в испытаниях близок по прочности к основному материалу. Прочность шва горячим газом с прутком сильнее зависит от исполнения. Требуемую прочность указывают в заявке и подтверждают испытанием образцов-свидетелей.

Можно ли приварить фторопласт к металлу?

Напрямую — нет. Для соединения с металлом поверхность фторопласта активируют и приклеивают либо используют прослойку плавкого фторполимера; надёжность такого соединения оценивают отдельно для каждой задачи.

Варят ли графитонаполненный и стеклонаполненный фторопласт?

Варят, но прочность шва у наполненных композиций ниже, чем у чистого Ф-4. Если узел нагружен, конструкцию лучше выполнить цельной.

Заказать сварку фторопласта-4

Поставляем сварные изделия из фторопласта-4 — узлы, футеровочные листы, кольца большого диаметра — по чертежу. Пришлите чертёж и условия работы на 5052082@mail.ru — подберём способ сварки и сообщим сроки.
