Сплав Х23Ю5

Сплав Х23Ю5 — фехраль, прецизионный железохромоалюминиевый сплав с высоким электрическим сопротивлением по ГОСТ 10994-74: 21,5–23,5 % хрома, 4,6–5,3 % алюминия, основа — железо. По стандарту его применяют для резистивных элементов и электронагревательных устройств. Проволоку из Х23Ю5 выпускают по ГОСТ 12766.1-90, ленту — по ГОСТ 12766.2-90. Поставляем проволоку и ленту Х23Ю5 — запросы на почту 5052082@mail.ru.

Расшифровка марки Х23Ю5

«Х23» — около 23 % хрома, «Ю5» — около 5 % алюминия. Титан в сплаве тоже есть (0,15–0,40 %), но в обозначении марки он не отражён. Не путать с Х23Ю5Т: у того больше алюминия и выше рабочая температура.

Химический состав Х23Ю5

Элемент	Массовая доля, %
Хром Cr	21,5–23,5
Алюминий Al	4,6–5,3
Титан Ti	0,15–0,40
Никель Ni	не более 0,6
Кремний Si	не более 0,6
Марганец Mn	не более 0,3
Углерод C	не более 0,05
Сера S	не более 0,015
Фосфор P	не более 0,020
Кальций, церий	расчётное содержание 0,1 каждого
Железо Fe	основа

Состав — по ГОСТ 10994-74, таблица 6. Допускается цирконий — не более 0,1 %.

Электрическое сопротивление Х23Ю5

Показатель	Значение
Удельное сопротивление проволоки и ленты в мягком состоянии	1,30–1,40 мкОм·м
Номинальное удельное сопротивление	1,35 мкОм·м
Отклонение сопротивления 1 м проволоки от номинального	не более ±5 %
Отклонение сопротивления 1 м ленты	±5 % (повышенное качество), ±7 % (обычное)

Поправочный коэффициент Rт/R20 у Х23Ю5 такой же, как у Х23Ю5Т (приложение 2 к ГОСТ 12766.2-90):

Температура, °С	20	200	400	600	800	1000	1200
Rт/R20	1,000	1,007	1,022	1,056	1,067	1,076	1,080

После нагрева выше 600 °С и охлаждения с печью сопротивление при комнатной температуре на 4 % ниже нормы стандарта.

Рабочая температура и срок службы

Рекомендуемая максимальная рабочая температура нагревательного элемента на воздухе (приложение 4 к ГОСТ 12766.1-90):

Диаметр или толщина, мм	0,2	0,4	1,0	3,0	6,0 и более
Температура, °С	950	1025	1100	1150	1200

Ориентировочный срок службы проволоки Х23Ю5 в спирали (приложение 8 к ГОСТ 12766.1-90):

Диаметр, мм	Температура, °С	Срок службы, ч, не менее
6,0 и более	1200	4000
3,0–6,0	1150	2000
1,5–3,0	1100	2000
1,0–1,5	1100	800
0,4–1,0	1025	800
менее 0,4	950	800

В примечании к этой таблице ГОСТ 12766.1-90 указывает: сплавы Х23Ю5 и Х15Ю5 не рекомендуется использовать в качестве нагревателей. Для нагревательных элементов стандарт выделяет сплав Х23Ю5Т. Живучесть Х23Ю5 по методу Г — не менее 80 ч при 1250 °С.

Механические и физические свойства

Показатель	Значение
Временное сопротивление мягкой проволоки	не более 740 Н/мм²
Относительное удлинение мягкой проволоки	не менее 12 %
Временное сопротивление ленты (по требованию)	не более 736 Н/мм²
Относительное удлинение ленты (по требованию)	не менее 14 %
Плотность	7,25 г/см³
Температура плавления	1500 °С
Структура	ферритная, ферромагнитен
Твёрдость	180–250 HB
ТКЛР в интервале 20–1000 °С	15·10⁻⁶ 1/К

По ГОСТ 10994-74 Х23Ю5 жаростоек в окислительной атмосфере, в том числе содержащей серу и сернистые соединения, работает в контакте с высокоглинозёмистой керамикой. При повышенных температурах склонен к провисанию, резких динамических нагрузок не выдерживает.

Формы поставки Х23Ю5

Продукция	Размеры	Стандарт
Проволока	диаметр 0,3–7,5 мм	ГОСТ 12766.1-90

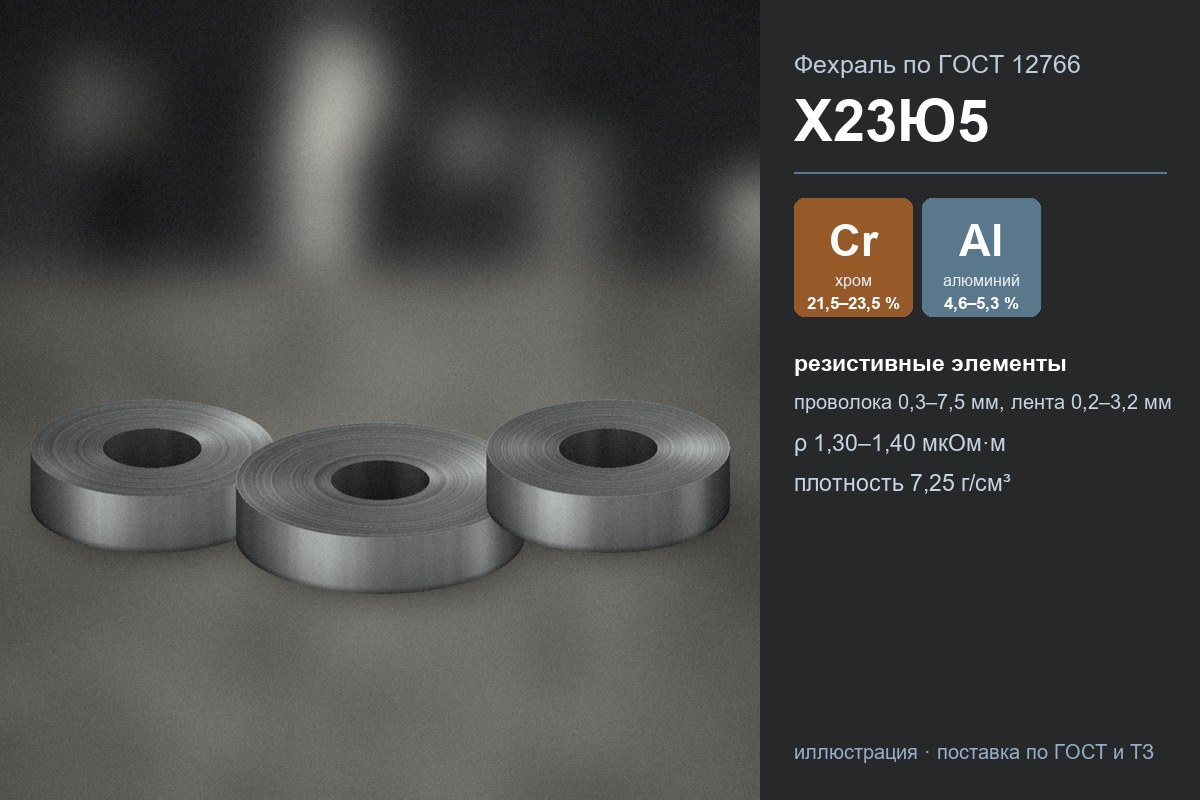

Лента холоднокатаная с обрезной кромкой	толщина 0,2–3,2 мм, ширина 6–80 мм	ГОСТ 12766.2-90

Проволоку поставляют в мягком термически обработанном состоянии, ленту толщиной 0,2 мм и более — тоже мягкой.

Что указать в заявке

• марку Х23Ю5 и ГОСТ;
• проволока или лента, диаметр или толщина и ширина;
• назначение: нагревательные элементы (Н), ТЭН или элементы сопротивления (С);
• для ленты — качество по сопротивлению и нужны ли нормированные механические свойства;
• количество в килограммах.

Вопросы и ответы

Чем Х23Ю5 отличается от Х23Ю5Т?

У Х23Ю5Т больше алюминия (5,0–5,8 % против 4,6–5,3 %) и выше рекомендуемая рабочая температура: для проволоки 6 мм — 1400 °С против 1200 °С. Х23Ю5Т проверяют на высокотемпературную язвенную коррозию, Х23Ю5 — нет.

Где посмотреть другие сплавы с высоким сопротивлением?

В разделе резистивные сплавы; сплав с меньшим содержанием хрома — Х15Ю5.

Купить сплав Х23Ю5

Поставляем проволоку и ленту Х23Ю5 по ГОСТ 12766.1-90 и ГОСТ 12766.2-90 с сертификатом на плавку. Пришлите размер, назначение и количество на 5052082@mail.ru — подготовим предложение.
