Гранулированная вольфрам-кобальтовая смесь с парафином

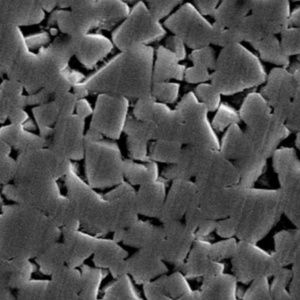

Что такое гранулированная вольфрам-кобальтовая смесь

Гранулированная вольфрам-кобальтовая смесь — порошковый полуфабрикат, готовый к прессованию (в международной терминологии — RTP, Ready-to-Press). Смесь состоит из карбида вольфрама (WC) и металлического кобальта (Co) с добавлением органического пластификатора — парафинового воска или полиэтиленгликоля (ПЭГ). Порошок после мокрого размола и введения пластификатора превращается в свободносыпучие сферические гранулы методом распылительной сушки.

Гранулированная форма предназначена для предприятий, выпускающих спечённые твёрдосплавные изделия методом холодного прессования. RTP-гранулят засыпается непосредственно в пресс-формы без дополнительной подготовки шихты — смешивания, введения пластификатора и грануляции на стороне потребителя.

Состав: соотношение карбида вольфрама и кобальта

Соотношение WC и Co в смеси определяет марку будущего сплава. Кобальт выполняет роль металлической связки: при спекании он расплавляется, смачивает тугоплавкие зёрна карбида вольфрама и формирует плотный металлокерамический каркас. С увеличением содержания кобальта прочность при изгибе и ударная вязкость растут, а твёрдость и износостойкость снижаются.

Маркировка вольфрамокобальтовых сплавов по ГОСТ 3882-74 строится по принципу «ВК + процент кобальта»: в сплаве ВК6 содержится 6 % Co и 94 % WC, в ВК8 — 8 % Co и 92 % WC, в ВК15 — 15 % Co и 85 % WC. Гранулированная смесь изготавливается под любое стандартное или нестандартное соотношение WC/Co по согласованию с заказчиком.

Свойства спечённых сплавов в зависимости от содержания кобальта

Марка	WC, %	Co, %	Плотность, г/см³	Твёрдость HRA, не менее	Прочность при изгибе, МПа, не менее
ВК3	97	3	15,0–15,3	89,5	1176
ВК6	94	6	14,6–15,0	88,5	1519
ВК8	92	8	14,5–14,8	87,5	1666
ВК10	90	10	14,2–14,6	87,0	1764
ВК15	85	15	13,9–14,4	86,0	1862
ВК20	80	20	13,4–13,8	84,5	1961
ВК25	75	25	12,9–13,2	83,0	2452

Значения приведены для среднезернистых сплавов стандартной структуры. Мелкозернистые и субмикронные модификации при том же содержании кобальта имеют более высокую твёрдость (на 1–3 единицы HRA) при несколько меньшей прочности на изгиб.

Зернистость карбида вольфрама: от субмикрона до крупного зерна

Размер зёрен WC в исходной смеси — второй ключевой параметр, определяющий свойства спечённого изделия. Зернистость обозначается буквенным суффиксом в маркировке сплава и классифицируется следующим образом.

Классы зернистости

Класс	Средний размер зерна WC	Суффикс	Характеристика спечённого сплава
Особо мелкозернистый (субмикронный)	менее 1 мкм	ОМ	Максимальная твёрдость и износостойкость, минимальный радиус заточки кромок
Мелкозернистый	0,5–1,5 мкм	М	Высокая твёрдость при удовлетворительной прочности
Среднезернистый	1–3 мкм	без суффикса	Стандартный баланс твёрдости и прочности
Крупнозернистый	3–5 мкм и более	В, КС	Максимальная ударная вязкость, пониженная твёрдость

Ингибиторы роста зерна

При спекании мелкозернистых и субмикронных смесей зёрна WC склонны к укрупнению (рекристаллизации) под действием жидкофазного кобальта. Для сохранения исходной структуры в смесь вводят ингибиторы роста зерна — карбид ванадия (VC) и/или карбид хрома (Cr₃C₂) в количестве 0,2–1,0 % масс. каждого. Ванадий более эффективно сдерживает рост зерна, хром дополнительно повышает коррозионную стойкость кобальтовой связки. Для субмикронных марок ингибиторы обязательны; для среднезернистых и крупнозернистых — не требуются.

Грануляция методом распылительной сушки

Распылительная сушка (spray drying) — промышленный метод превращения жидкой суспензии в свободносыпучие сферические гранулы. Именно эта технология определяет главное преимущество RTP-смеси перед негранулированным порошком.

Принцип процесса

Суспензия, содержащая тонкодисперсную смесь WC и Co после мокрого размола с растворённым пластификатором, подаётся в сушильную башню и распыляется форсунками в потоке горячего воздуха. Капли суспензии высыхают в полёте за доли секунды, формируя сферические гранулы. Растворитель испаряется, а частицы WC и Co фиксируются в плотной грануле, скреплённой затвердевшим пластификатором.

Жидкой средой суспензии служит органический растворитель (этанол, ацетон, гексан) для парафиновых систем или вода — для систем на основе ПЭГ. Водная технология снижает пожароопасность и экологическую нагрузку на производство; при этом исследования (MDPI, 2025; ScienceDirect, 2023) подтверждают сопоставимость механических свойств спечённых образцов, полученных из водных и органических суспензий.

Параметры гранул

Сферическая форма гранул обеспечивает стабильную текучесть и равномерное заполнение полости пресс-формы. Типичные характеристики RTP-гранулята:

Параметр	Типичный диапазон	Метод контроля
Фракция гранул	50–200 мкм (d50 ≈ 80–120 мкм)	Ситовый анализ
Морфология	Сферическая	РЭМ
Текучесть по Холлу	25–35 с / 50 г	ISO 4490
Насыпная плотность	2,5–3,5 г/см³	ISO 3923

Насыпная плотность гранулята значительно ниже плотности спечённого сплава (12,9–15,3 г/см³): гранулы содержат внутренние поры, межгранульные промежутки и 1–3 % органического пластификатора по массе.

Пластификатор: парафин и полиэтиленгликоль

Пластификатор (пресс-агент, связка) выполняет три функции: обеспечивает механическую прочность гранул при транспортировке, служит смазкой при прессовании и способствует равномерному уплотнению прессовки.

Парафиновый воск

Парафин — традиционный пластификатор для вольфрам-кобальтовых RTP-смесей. Содержание в гранулированной смеси составляет 1–3 % масс. Температура термической деструкции — 200–350 °C: высокомолекулярные парафины разлагаются при 200–300 °C, низкомолекулярные — при температурах до 350 °C. При корректном режиме депарафинизации (медленный нагрев в водороде или вакууме) парафин удаляется полностью, без остатка углерода в заготовке.

Парафиновые системы обеспечивают хорошее сохранение формы прессовки и высокую прочность «сырой» заготовки после извлечения из пресс-формы.

Полиэтиленгликоль (ПЭГ)

ПЭГ — водорастворимый полимерный пластификатор. Основное преимущество — возможность приготовления водных суспензий для распылительной сушки вместо пожароопасных органических растворителей. Содержание ПЭГ в смеси — 1–3 % масс. Свойства поверхности гранул с ПЭГ зависят от относительной влажности воздуха при хранении, поэтому требуется контроль условий хранения.

Выбор пластификатора

Критерий	Парафин	ПЭГ
Растворитель для суспензии	Органический (этанол, ацетон)	Вода
Температура удаления	200–350 °C	150–400 °C
Прочность «сырой» прессовки	Высокая	Средняя
Чувствительность к влажности при хранении	Низкая	Повышенная
Экологичность производства гранул	Ниже (летучие органические растворители)	Выше (водная среда)

Тип пластификатора согласовывается при заказе и зависит от оборудования и режимов спекания потребителя.

Технологический цикл: от гранулята до спечённого изделия

Потребитель получает готовый RTP-гранулят и выполняет три последовательные операции.

Прессование

Гранулят засыпается в стальную пресс-форму и уплотняется при давлении 100–300 МПа. Одноосное механическое прессование применяется для изделий простой формы (пластины, диски, цилиндры). Холодное изостатическое прессование (CIP) — для сложных геометрий, требующих равномерного уплотнения по всему объёму. Относительная плотность прессовки составляет 55–70 % от теоретической.

На этой стадии пластификатор работает как смазка, снижая трение между гранулами и стенками пресс-формы, и как связка, удерживающая прессовку от разрушения при извлечении.

Депарафинизация (выжиг связки)

Прессовку нагревают в контролируемой атмосфере (водород, вакуум или инертный газ) со скоростью 1–5 °C/мин до температуры полного разложения пластификатора с выдержкой. Водород на этой стадии способствует полному удалению углеродсодержащих остатков и предотвращает окисление кобальта. Слишком быстрый нагрев вызывает вспучивание и растрескивание заготовки из-за резкого газовыделения при пиролизе связки.

Корректный режим депарафинизации критичен для углеродного баланса сплава. Избыток остаточного углерода приводит к выделению свободного графита, недостаток — к образованию хрупкой η-фазы (двойной карбид W₃Co₃C или W₆Co₆C). Оба дефекта резко снижают механические свойства спечённого изделия.

Спекание

После удаления связки температуру поднимают до 1320–1450 °C — вблизи эвтектической точки системы WC–Co. Кобальт переходит в жидкую фазу, смачивает зёрна карбида вольфрама и заполняет межзёренные поры. Происходит уплотнение до относительной плотности 99,5–99,9 %.

Линейная усадка при спекании составляет 17–22 %. Этот параметр необходимо учитывать при проектировании пресс-формы: размеры формы рассчитываются с коэффициентом, обратным усадке. Конкретное значение усадки для данной марки и партии смеси указывается в паспорте качества или определяется при контрольном спекании.

Для субмикронных смесей температура спекания может быть снижена на 20–50 °C, поскольку мелкие частицы WC активнее спекаются. Однако при этом необходим строгий контроль времени выдержки: без ингибиторов роста зерна субмикронная структура утрачивается уже при выдержке более 30–60 минут при температуре спекания.

Отличия гранулированной смеси от негранулированного порошка

Вольфрам-кобальтовая смесь поставляется в двух формах. Выбор определяется оборудованием и технологическими возможностями потребителя.

Параметр	Негранулированный порошок	Гранулят RTP
Текучесть	Низкая, порошок когезивный	Высокая, свободносыпучий
Заполнение пресс-форм	Неравномерное, ручная засыпка	Равномерное, пригодно для автоматических прессов
Пластификатор	Вводит потребитель	Уже содержит парафин или ПЭГ
Воспроизводимость партий	Зависит от подготовки шихты на стороне потребителя	Высокая, контролируется при производстве гранулята
Оборудование у потребителя	Смеситель, гранулятор или распылительная сушилка, пресс, печь	Только пресс и печь спекания

Гранулированная смесь — оптимальный выбор при серийном производстве с требованием стабильности качества от партии к партии и при отсутствии у потребителя оборудования для подготовки шихты.

Область применения спечённых вольфрамокобальтовых сплавов

Конечное назначение изделия определяет выбор содержания кобальта и зернистости в заказываемой смеси. Основные направления применения сплавов группы ВК:

Обработка материалов резанием

Малокобальтовые мелкозернистые марки (3–6 % Co, суффиксы М и ОМ) используются для чистовой обработки на высоких скоростях. Среднекобальтовые марки (8–10 % Co) — для черновой обработки с увеличенным сечением среза. Вольфрамокобальтовые сплавы предпочтительны для обработки чугуна, цветных металлов, стеклопластиков, фарфора, закалённых сталей и труднообрабатываемых жаропрочных сплавов.

Бесстружковая обработка и износостойкие детали

Волочильные фильеры, калибровочные матрицы, штамповый инструмент, быстроизнашивающиеся детали машин и измерительного инструмента — области применения марок с содержанием кобальта 6–15 %. Выбор конкретного соотношения WC/Co зависит от степени обжатия, характера нагрузки и материала обрабатываемой заготовки.

Горный и буровой инструмент

Буровые коронки, шарошечные долота, резцы проходческих комбайнов оснащаются крупнозернистыми сплавами с содержанием кобальта 8–15 %. Крупное зерно WC и повышенное содержание связки обеспечивают ударную вязкость, необходимую для работы в условиях динамических нагрузок при бурении горных пород.

Мелкоразмерный монолитный инструмент

Цельнотвёрдосплавные свёрла, концевые фрезы, зенкеры, развёртки изготавливаются из мелкозернистых и субмикронных марок с содержанием кобальта 6–10 %. Субмикронная структура позволяет при заточке достигать минимального радиуса скругления режущих кромок и обеспечивает высокое качество обработанной поверхности.

Параметры для заказа гранулированной смеси

При формировании заявки на гранулированную вольфрам-кобальтовую смесь необходимо однозначно указать набор технических параметров. Неполная или неточная спецификация приводит к поставке продукта, не соответствующего требованиям.

Обязательные параметры

Параметр	Что указать	Почему важно
Марка или соотношение WC/Co	Стандартная марка (ВК6, ВК8, ВК10 и т.д.) или точное массовое соотношение	Определяет твёрдость, прочность, ударную вязкость изделия
Средний размер зерна WC	D50 в мкм (субмикронный < 1 мкм, мелкозернистый 0,5–1,5 мкм, среднезернистый 1–3 мкм)	Определяет класс сплава (ОМ, М, стандартный)
Форма поставки	Гранулированная (RTP, распылительная сушка)	Определяет готовность к прессованию
Тип пластификатора	Парафиновый воск / ПЭГ	Определяет режим депарафинизации
Содержание пластификатора	% масс. (типовое 1–3 %)	Влияет на углеродный баланс и прессуемость
Ингибиторы роста зерна	VC и/или Cr₃C₂ с указанием содержания (для субмикронных — обязательны)	Сохранение зернистости при спекании
Объём партии	кг	Влияет на стоимость и сроки

Дополнительные параметры (по согласованию)

Для критичных применений рекомендуется дополнительно согласовать: фракцию гранул (мкм), текучесть по Холлу (с/50 г), насыпную плотность (г/см³), допустимое содержание общего и свободного углерода, содержание кислорода (критично для субмикронных смесей), а также результаты контрольного спекания — плотность, твёрдость, пористость и рекомендуемые режимы прессования и спекания.

Хранение и обращение

Вольфрам-кобальтовые смеси требуют защиты от влаги. Кобальт на поверхности частиц реагирует с водой, образуя оксиды, что нарушает углеродный баланс и приводит к дефектам при спекании. Субмикронные порошки особенно чувствительны к окислению из-за высокой удельной поверхности.

Хранение — в герметичной таре (полипропиленовые вёдра, металлические барабаны) с влагопоглотителем при температуре 15–30 °C и относительной влажности не более 60 %. Для субмикронных фракций может потребоваться инертная атмосфера (аргон) внутри тары.

Порошки WC–Co относятся к горючим твёрдым веществам. При транспортировке и хранении соблюдаются соответствующие требования безопасности.

Контроль качества и паспорт партии

Каждая партия гранулированной смеси сопровождается паспортом качества, включающим: химический состав (массовые доли WC, Co, общего и свободного углерода, кислорода, ингибиторов), гранулометрию гранул, текучесть по Холлу и насыпную плотность. Для субмикронных смесей дополнительно контролируется средний размер зерна WC методом FSSS или лазерной дифракции с указанием D10, D50, D90.

По отдельному соглашению в паспорт включаются результаты контрольного прессования и спекания: плотность, твёрдость (HRA, HV30), рейтинг пористости по ISO 4505, микрофотография шлифа.

Формы поставки и смежная продукция

Гранулированная смесь поставляется в герметичной таре массой от 5 до 50 кг (конкретная фасовка — по согласованию). Изготовление по индивидуальной спецификации заказчика — с заданным соотношением WC/Co, размером зерна, типом и содержанием пластификатора, набором ингибиторов.

Другие формы поставки вольфрам-кобальтовых материалов: негранулированная порошковая смесь ВК различных марок, порошок вольфрам-кобальт, а также готовые спечённые заготовки — пластины, стержни, диски и цилиндры из сплавов группы ВК.
