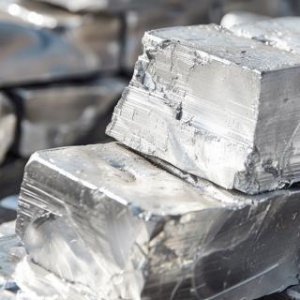

Алюминиевый протекторный сплав АЦ5Мг5 ГОСТ 16149-70
Сплав АЦ5Мг5 — алюминиевый протекторный сплав системы Al–Zn–Mg, предназначенный для изготовления анодов электрохимической защиты (ЭХЗ) стальных конструкций. Материал применяется в протекторной защите резервуаров, трубопроводов, морских и гидротехнических сооружений в соответствии с требованиями ГОСТ 16149-70.
Назначение и область применения сплава АЦ5Мг5
Основное назначение сплава АЦ5Мг5 — изготовление алюминиевых протекторных анодов, работающих в жидких электролитах: морской воде, подтоварной воде нефтепродуктов, водных растворах солей. Сплав используется в системах пассивной электрохимической защиты без внешнего источника тока.
Типовые области применения:
- резервуары для хранения нефти, нефтепродуктов и ГСМ;
- магистральные и промысловые трубопроводы;
- балластные и технологические ёмкости;
- морские и прибрежные гидротехнические сооружения.
Нормативная база и стандарты
Химический состав и назначение алюминиевых протекторных сплавов регламентируются ГОСТ 16149-70 «Сплавы алюминиевые протекторные». Изделия из сплава АЦ5Мг5 изготавливаются по рабочей конструкторской документации и техническим условиям производителя с соблюдением требований данного ГОСТ.
Химический состав сплава АЦ5Мг5
Легирование цинком и магнием обеспечивает необходимый отрицательный потенциал анода и стабильную электрохимическую активность в процессе эксплуатации.
| Элемент | Массовая доля, % |
|---|---|
| Цинк (Zn) | 4,0 – 6,0 |
| Магний (Mg) | 3,5 – 5,5 |
| Кремний (Si), не более | 0,15 |
| Железо (Fe), не более | 0,15 |
| Медь (Cu), не более | 0,02 |
| Алюминий (Al) | Основа |
Физические и электрохимические характеристики
Типовая плотность сплава АЦ5Мг5 составляет 2,85–2,90 г/см³. Рабочий электрохимический потенциал алюминиевых протекторов относительно хлорсеребряного электрода находится в диапазоне, достаточном для катодной защиты углеродистых и низколегированных сталей.
Принцип работы алюминиевых протекторных анодов
В системе «сталь – алюминиевый протектор» сплав АЦ5Мг5 выполняет функцию жертвенного анода. За счёт более отрицательного электродного потенциала алюминиевый анод растворяется, смещая потенциал стали в катодную область и подавляя коррозионные реакции.
Типы протекторов из сплава АЦ5Мг5
Резервуарные протекторы (ПАКР)
Протекторы типа ПАКР применяются для внутренней защиты резервуаров и технологических ёмкостей. Масса изделия подбирается расчётом в зависимости от площади защищаемой поверхности и требуемого срока службы.
Браслетные протекторы для трубопроводов
Браслетные алюминиевые протекторы устанавливаются на трубопроводы поверх изоляции и применяются для защиты подземных и подводных стальных труб.
Морские протекторы (ПАКМ)
Протекторы типа ПАКМ используются в морской воде для защиты причалов, свай, корпусов судов и стационарных платформ.
Формы поставки и изготовление
Компания Русский Металл поставляет алюминиевые протекторы из сплава АЦ5Мг5 в виде готовых изделий различной массы и конфигурации, а также заготовки для последующей механической обработки.
Как подобрать протектор из АЦ5Мг5
Подбор массы и количества протекторов выполняется на основании электрохимического расчёта с учётом:
- площади защищаемой поверхности;
- удельного расхода анодного материала;
- условий эксплуатации и срока службы.
Ограничения и условия эксплуатации
Сплав АЦ5Мг5 не применяется в средах с высокой температурой и отсутствием электролита. Эксплуатация должна соответствовать проектным условиям ЭХЗ.
Для получения технической консультации и оформления заявки на поставку протекторов из сплава АЦ5Мг5 направьте запрос специалистам компании.
