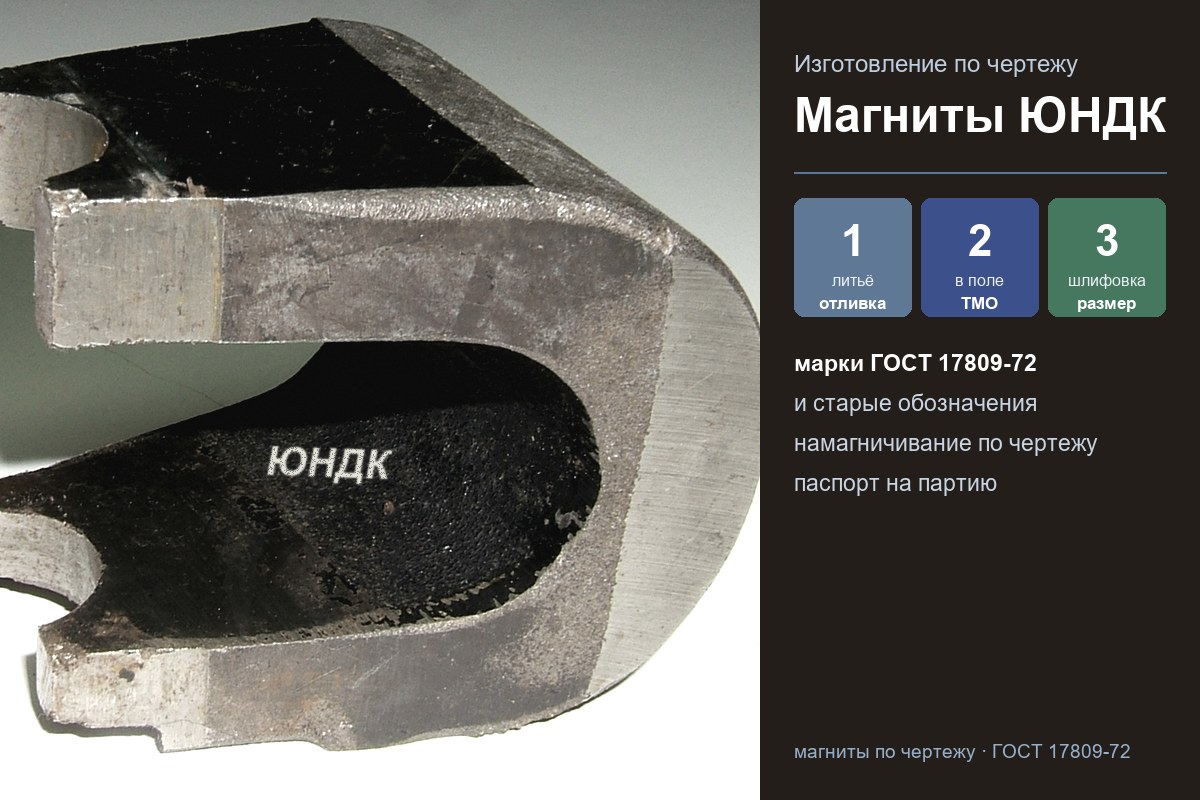

Магниты ЮНДК по чертежу: изготовление литых магнитов

Магниты ЮНДК по чертежу — литые постоянные магниты из сплавов железо – алюминий – никель – кобальт по ГОСТ 17809-72, изготовленные по конструкторской документации заказчика: от отливки и термомагнитной обработки до шлифования и намагничивания. Изготавливаем такие магниты по чертежам, эскизам и образцам — от опытных образцов до серийных партий. Чертёж присылайте на почту 5052082@mail.ru.

Какие магниты ЮНДК изготавливают по чертежу

Литые магниты ЮНДК делают самой разной формы:

• сплошные и полые цилиндры, стержни, втулки;
• кольца и диски;
• подковообразные и П-образные магниты;
• сегменты, секторы, бруски и пластины;
• магниты с лысками, пазами, выступами и отверстиями;
• заготовки с направленной кристаллизацией для последующей резки.

Форма влияет на выбор марки. Столбчатые сплавы с буквой «А» в марке (ЮНДКБА, ЮНДКТ5БА) дают наибольшие свойства, но выдерживают структуру только на простых формах с намагничиванием вдоль длинной стороны. Для сложных отливок применяют равноосные ЮНДК и ЮНДКТ5.

Марки сплавов для магнитов

Изготавливаем магниты из действующих марок ГОСТ 17809-72 и из марок прежней редакции, которые стоят в старых чертежах:

Группа (действующая марка)	Старые обозначения в чертежах	Br, Тл	Hcb, кА/м
ЮНДЧ	ЮНД4	не менее 0,50	не менее 40
ЮНДКИ	ЮНДК15, ЮНДК18	0,75–0,90	48–55
ЮНДК	ЮН13ДК24, ЮН14ДК24, ЮН15ДК24, ЮНДК24	1,11–1,25	40–52
ЮНДКБА	ЮН13ДК25БА, ЮН15ДК25БА, ЮНДК25БА	1,25–1,40	44–62
ЮНДКТ5	ЮНДК34Т5, ЮНДК35Т5	0,75–0,90	92–120
ЮНДКТ5БА	ЮНДК35Т5БА	1,00–1,10	110–120
ЮНДКТ8	ЮНДК40Т8	0,70–0,75	145–168

Подробно о каждой группе — в разделе литые магнитотвёрдые сплавы ГОСТ 17809-72.

Как изготавливают магнит по чертежу

Литьё

Магнит отливают с припуском под шлифование. Равноосные марки отливают в разовые формы, близкие по очертаниям к готовой детали. Для столбчатых марок нужна направленная кристаллизация: металл заливают в нагретую форму на холодильнике, кристаллы растут вдоль оси отливки.

Термомагнитная обработка

Это главная операция: без неё у отливки нет рабочих магнитных свойств. Отливку нагревают для гомогенизации, охлаждают в постоянном магнитном поле с заданной скоростью и отпускают в несколько ступеней. Поле при охлаждении направляют вдоль будущей оси намагничивания — после обработки магнит работает полностью только в этом направлении.

Механическая обработка

Сплавы ЮНДК твёрдые и хрупкие. Размеры, плоскости и посадочные поверхности получают шлифованием, контуры и пазы — электроэрозионной резкой. Поверхности, которые не участвуют в магнитной цепи и не сопрягаются с другими деталями, можно оставить литыми — это сокращает стоимость.

Намагничивание и контроль

Магниты поставляют намагниченными или ненамагниченными — как указано в заказе. Свойства сплава подтверждают на образцах технологической партии по кривой размагничивания; по ГОСТ 17809-72 образцы сплава поставке не подлежат, а вырезать их из готовых магнитов не допускается. Параметры самих магнитов, заданные в чертеже, проверяют по методике, указанной в чертеже или согласованной с заказчиком.

Что указать в чертеже и заявке

Чем полнее исходные данные, тем точнее расчёт и тем меньше вопросов при изготовлении:

• размеры магнита с допусками и допуски взаимного расположения поверхностей;
• шероховатость: какие поверхности шлифовать, какие можно оставить литыми;
• требования к дефектам поверхности (сколы, раковины, трещины);
• направление намагничивания;
• марку сплава или его магнитные параметры — Br, Hcb, (BH)max;
• параметры магнита, если они заданы: магнитный поток в разомкнутой цепи, коэрцитивную силу по намагниченности и т. п.;
• поставку намагниченными или ненамагниченными, маркировку;
• количество, в том числе ожидаемую потребность на будущее;
• по возможности — условия работы: температуру, механические нагрузки, конструкцию магнитной системы.

Если в чертеже указана только старая марка, этого достаточно: магнит изготавливают по её параметрам. Если чертежа нет, можно прислать эскиз или образец с описанием условий работы.

Сроки и партии

Изготовление включает подготовку оснастки, литьё, многочасовую термообработку и шлифование, поэтому магниты ЮНДК по чертежу делают под заказ. Срок зависит от марки, формы и количества и называется при расчёте. Опытные образцы и небольшие партии изготавливаем так же, как серийные.

Почему магниты ЮНДК заказывают по-прежнему

Литые магниты ЮНДК не вытеснены полностью более мощными материалами, потому что у них:

• рабочая температура до 550 °C;
• стабильность магнитного поля при нагреве выше, чем у ферритовых и редкоземельных магнитов;
• в документации на многие изделия — именно марки ГОСТ 17809-72.

Вопросы и ответы

Можно ли изготовить один магнит?

Да. Опытный образец изготавливают по чертежу так же, как партию; стоимость единицы при этом выше из-за подготовки оснастки.

Что делать, если в чертеже марка, которой нет в действующем ГОСТ?

Ничего менять не нужно: марки прежней редакции (ЮН14ДК24, ЮНДК35Т5БА, ЮН15ДК25БА и другие) изготавливают по их параметрам. Соответствие старых и новых обозначений приведено на страницах ЮН14ДК24, ЮНДК35Т5БА и ЮН15ДК25БА.

Поставляются ли документы?

С каждой партией передаётся паспорт качества.

Заказать магниты ЮНДК по чертежу

Пришлите чертёж или эскиз, марку сплава или магнитные параметры, направление намагничивания и количество на почту 5052082@mail.ru. Рассчитаем стоимость и срок изготовления.
