Сплав ЮНДКИ

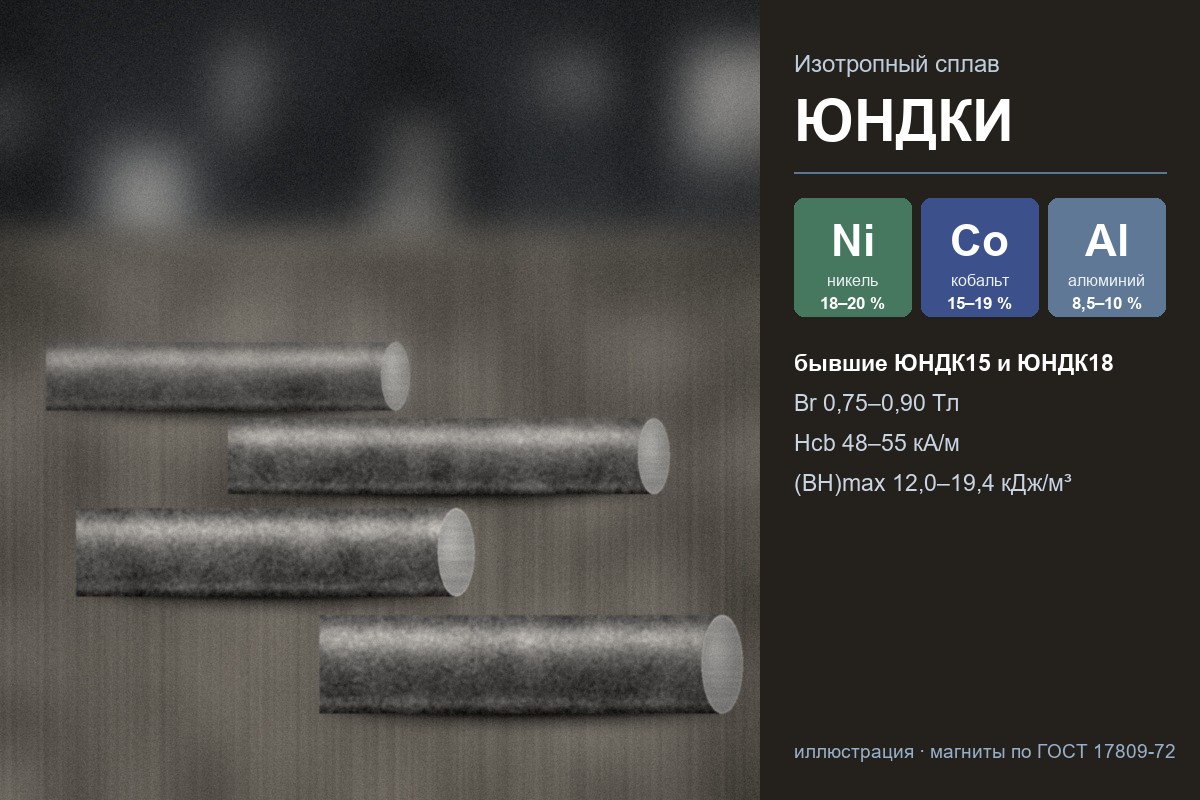

Сплав ЮНДКИ — литой магнитотвёрдый сплав железа с алюминием, никелем, медью и кобальтом (15–19 %) по ГОСТ 17809-72, магнитно изотропный: его свойства одинаковы во всех направлениях. В прежней редакции стандарта этой группе соответствовали марки ЮНДК15 и ЮНДК18 — так сплав до сих пор обозначают во многих чертежах. Изготавливаем магниты из ЮНДКИ, ЮНДК15 и ЮНДК18 по чертежу — запросы на почту 5052082@mail.ru.

Расшифровка марки ЮНДКИ

• Ю — алюминий, Н — никель, Д — медь, К — кобальт;
• И — магнитная изотропия: направление лёгкого намагничивания в сплаве не задано.

Железо — основа сплава — в марке не обозначается. В старых обозначениях после буквы «К» стояла цифра — примерное содержание кобальта в процентах: ЮНДК15 и ЮНДК18.

Химический состав ЮНДКИ по ГОСТ 17809-72

Элемент	Массовая доля, %
Алюминий Al	8,5–10,0
Никель Ni	18,0–20,0
Медь Cu	3,0–4,0
Кобальт Co	15,0–19,0
Железо Fe	остальное

Титан, ниобий и кремний для этой марки стандартом не нормируются. Допускается легирование серой, кремнием, церием и другими элементами — до 1 % каждого без снижения магнитных параметров.

Магнитные свойства ЮНДКИ

Параметр	ЮНДК15 (прежняя редакция)	ЮНДК18 (прежняя редакция)	ЮНДКИ (действующая редакция)
Остаточная индукция Br, Тл	0,75	0,90	0,75–0,90
Коэрцитивная сила Hcb, кА/м	48	55	48–55
(BH)max, кДж/м³	12,0	19,4	12,0–19,4
Магнитная анизотропия	нет	нет	нет

Нормы ЮНДКИ охватывают обе старые марки: ЮНДК15 стоит на нижней границе, ЮНДК18 — на верхней. Поэтому магнит, у которого в чертеже указан ЮНДК15 или ЮНДК18, изготавливают из сплава ЮНДКИ с параметрами не ниже заданных.

ЮНДКИ, ЮНДК15 и ЮНДК18 — в чём разница

Это одна группа сплавов с разным содержанием кобальта. Чем больше кобальта, тем выше остаточная индукция и коэрцитивная сила: магнитная энергия ЮНДК18 в 1,6 раза больше, чем у ЮНДК15. Действующая редакция ГОСТ 17809-72 объединила обе марки в одну с диапазоном свойств.

Чем изотропный ЮНДКИ отличается от анизотропного ЮНДК

У анизотропных сплавов (ЮНДК, ЮНДКБА, ЮНДКТ5 и другие) свойства наводят термомагнитной обработкой: магнит охлаждают в магнитном поле, и частицы сильномагнитной фазы выстраиваются вдоль поля. Такой магнит работает только в направлении, заданном при обработке.

У ЮНДКИ магнитной анизотропии нет — стандарт так и записывает её в таблице марок. Для выбора между ними важны две вещи:

• **энергия.** У ЮНДК (BH)max — 36–44 кДж/м³, у ЮНДКИ — 12,0–19,4 кДж/м³, то есть в 2–3 раза меньше;
• **направление намагничивания.** У анизотропного магнита оно закладывается при обработке, у ЮНДКИ задаётся при намагничивании готовой детали.

Оптимальный выбор: если чертёж допускает анизотропный сплав и направление намагничивания простое (вдоль оси или длинной стороны), магнит из ЮНДК при тех же размерах даёт больший поток. ЮНДКИ оставляют там, где он указан в документации, или где направление намагничивания нельзя совместить с термомагнитной обработкой.

Форма магнита и коэрцитивная сила

Коэрцитивная сила ЮНДКИ — 48–55 кА/м, как у сплавов ЮНДК. Магнит с невысокой коэрцитивной силой должен быть вытянут вдоль направления намагничивания: короткая толстая деталь сама себя размагничивает. Если по габаритам магнит должен быть коротким, выбирают сплавы с титаном — ЮНДКТ8 или ЮНДКТ5.

Изготовление и обработка

Магниты из ЮНДКИ отливают в формы, затем проводят термическую обработку и доводят размеры. Сплав твёрдый и хрупкий, поэтому:

• точные размеры получают шлифованием и электроэрозионной резкой;
• резьбу, тонкие стенки и острые кромки в магните не делают — крепёж выносят в арматуру магнитной системы;
• допуски на литые поверхности назначают шире, чем на шлифованные.

Что указать в заявке

• чертёж с размерами, допусками и шероховатостью;
• марку (ЮНДКИ, ЮНДК15 или ЮНДК18) или требуемые Br, Hcb, (BH)max;
• направление намагничивания и параметры магнита из чертежа, если они заданы (магнитный поток, коэрцитивная сила по намагниченности);
• поставку намагниченными или ненамагниченными, количество.

Порядок изготовления — на странице магниты ЮНДК по чертежу; все марки, старые и действующие, — в разделе литые магнитотвёрдые сплавы ГОСТ 17809-72.

Вопросы и ответы

ЮНДК18 и ЮНДКИ — одна марка?

ЮНДКИ — действующее обозначение по ГОСТ 17809-72, ЮНДК18 — обозначение прежней редакции. Свойства ЮНДК18 совпадают с верхней границей норм ЮНДКИ, свойства ЮНДК15 — с нижней.

Можно ли намагнитить ЮНДКИ поперёк детали?

Да. Изотропный сплав намагничивается в любом направлении, указанном в чертеже; свойства при этом не зависят от направления.

Чем ЮНДКИ отличается от ЮНДЧ?

ЮНДЧ (старое обозначение ЮНД4) — тоже изотропный сплав, но без кобальта. Его магнитная энергия — не менее 7,2 кДж/м³, у ЮНДКИ — до 19,4 кДж/м³.

Заказать магниты из ЮНДКИ

Пришлите чертёж и количество на почту 5052082@mail.ru. Изготовим магниты из ЮНДКИ (ЮНДК15, ЮНДК18) по ГОСТ 17809-72 и вашему техническому заданию.
