Сплав ЮН14ДК24 (ЮНДК24): состав, свойства, магниты

Сплав ЮН14ДК24 — литой магнитотвёрдый сплав системы железо – алюминий – никель – медь – кобальт с содержанием около 14 % никеля и 24 % кобальта. Это марка прежней редакции ГОСТ 17809-72; в действующей редакции стандарта её место занимает марка ЮНДК. В чертежах и заявках её пишут также как ЮНДК24 и ЮНДК-24. Изготавливаем магниты из ЮН14ДК24 по чертежу — запросы на почту 5052082@mail.ru.

Расшифровка марки ЮН14ДК24

• Ю — алюминий;
• Н14 — никель, около 14 %;
• Д — медь;
• К24 — кобальт, около 24 %;
• железо — основа, в марке не обозначается.

Буквы структуры в марке нет: ЮН14ДК24 — сплав с равноосной структурой. Магнитную анизотропию он получает при охлаждении в магнитном поле.

Химический состав ЮН14ДК24

Элемент	Массовая доля, %
Алюминий Al	7,5–8,5
Никель Ni	13,5–14,5
Медь Cu	2,5–3,5
Кобальт Co	23,5–24,5
Железо Fe	основа

Состав — по прежней редакции ГОСТ 17809-72. Все пределы лежат внутри норм действующей марки ЮНДК: алюминий 7,5–8,7 %, никель 12,5–15,5 %, медь 2,0–3,5 %, кобальт 23,5–25,0 %.

Магнитные свойства ЮН14ДК24

Параметр	Значение
Остаточная индукция Br	1,20 Тл
Коэрцитивная сила по индукции Hcb	48 кА/м
Максимальное энергетическое произведение (BH)max	36 кДж/м³
Структура	равноосная
Магнитная анизотропия	есть

Для сравнения, действующая марка ЮНДК по ГОСТ 17809-72: Br 1,11–1,25 Тл, Hcb 40–52 кА/м, (BH)max 36,0–44,0 кДж/м³. Магнит из ЮН14ДК24 соответствует этим нормам.

ЮН13ДК24, ЮН14ДК24, ЮН15ДК24: в чём разница

В прежней редакции стандарта было три близкие марки с 24 % кобальта. Они отличаются содержанием никеля, и это меняет баланс индукции и коэрцитивной силы:

Марка	Никель (по марке), %	Br, Тл	Hcb, кА/м	(BH)max, кДж/м³
ЮН13ДК24	около 13	1,25	40	36
ЮН14ДК24	около 14	1,20	48	36
ЮН15ДК24	около 15	1,15	52	36

Больше никеля — выше коэрцитивная сила и ниже остаточная индукция, а магнитная энергия остаётся одинаковой. ЮН14ДК24 — средняя марка ряда. Все три марки теперь объединены в действующей марке ЮНДК.

Как получают магниты из ЮН14ДК24

Магниты отливают, затем проводят термомагнитную обработку: нагрев для гомогенизации, охлаждение в постоянном магнитном поле с регламентированной скоростью и многоступенчатый отпуск. Во время охлаждения в поле частицы сильномагнитной фазы выстраиваются вдоль поля — так возникает анизотропия, и магнит приобретает полные свойства только вдоль этого направления.

Отсюда два практических следствия:

• направление намагничивания нужно указать в чертеже до изготовления: после термообработки его не изменить;
• магниты простой формы с большей длиной вдоль оси намагничивания работают эффективнее: коэрцитивная сила сплава умеренная.

Окончательные размеры получают шлифованием и электроэрозионной резкой; литые поверхности, которые не работают в магнитной цепи, можно оставлять без обработки.

Где применяют магниты ЮН14ДК24

• электродвигатели, генераторы и роторы электрических машин;
• датчики и реле, электроизмерительные приборы;
• магнитные системы СВЧ-приборов;
• громкоговорители;
• изделия, работающие при нагреве: рабочая температура магнитов ЮНДК — до 550 °C.

Формы магнитов и что указать в заявке

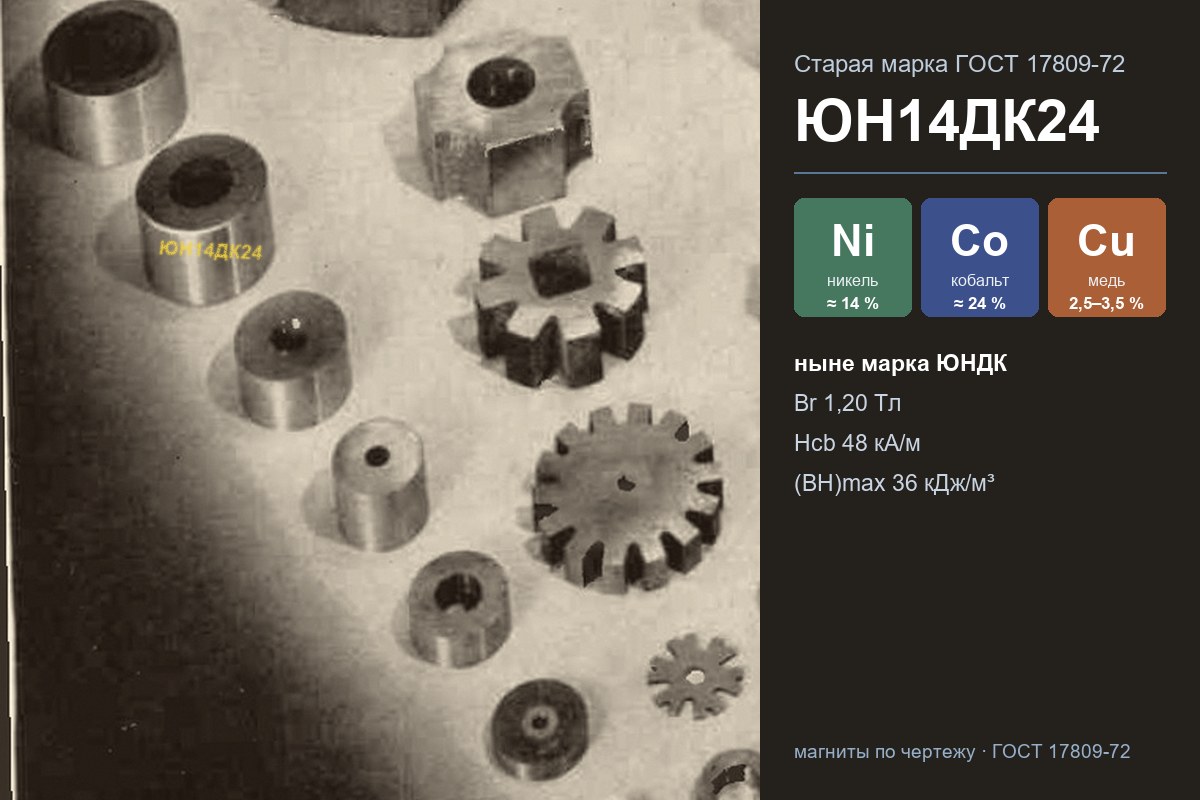

Типичные изделия из ЮН14ДК24 — сплошные и полые цилиндры, стержни, кольца, подковообразные магниты, сегменты и бруски, в том числе с лысками и пазами. В заявке укажите:

• чертёж или эскиз с размерами и допусками;
• направление намагничивания;
• поставку в намагниченном или ненамагниченном состоянии;
• требуемые параметры магнита из чертежа (например, магнитный поток в разомкнутой цепи) или сплава — Br, Hcb, (BH)max;
• количество и, если известно, условия работы магнита.

Подробнее о порядке изготовления — на странице магниты ЮНДК по чертежу, все марки и их соответствие — в разделе литые магнитотвёрдые сплавы ГОСТ 17809-72.

Вопросы и ответы

ЮН14ДК24 и ЮНДК24 — это одно и то же?

В заявках и старых чертежах ЮНДК24 и ЮНДК-24 обычно означают сплав с 24 % кобальта этой группы. Если в чертеже указаны магнитные параметры, магнит изготавливают по ним.

Чем заменить ЮН14ДК24 в документации?

Действующее обозначение по ГОСТ 17809-72 — марка ЮНДК: состав и свойства ЮН14ДК24 входят в её нормы.

Можно ли изготовить небольшую партию?

Да, изготовление по чертежу возможно и для опытных образцов, и для серийных партий.

Заказать магниты из сплава ЮН14ДК24

Пришлите чертёж, количество и требования к намагничиванию на почту 5052082@mail.ru. Изготовим магниты из ЮН14ДК24 (ЮНДК) по ГОСТ 17809-72 и вашему техническому заданию.
