Сплав ЮНДКТ8

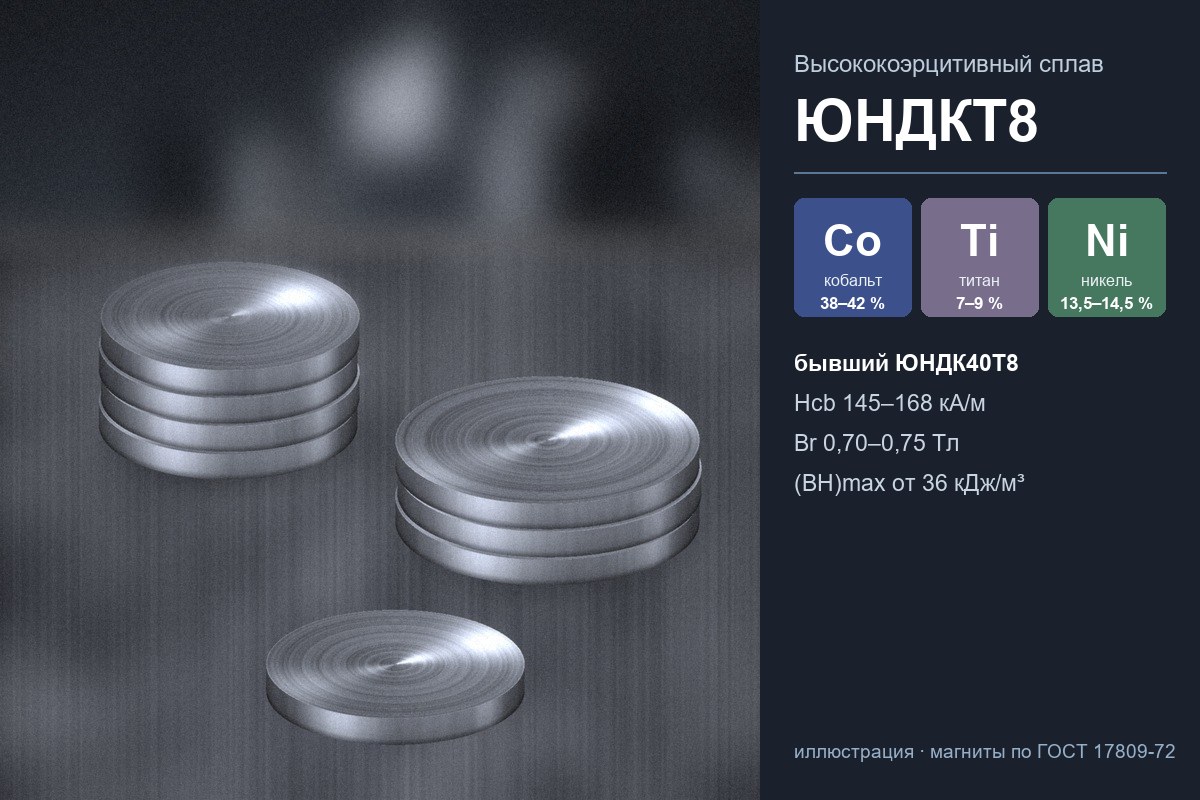

Сплав ЮНДКТ8 — литой магнитотвёрдый сплав по ГОСТ 17809-72 с самым высоким среди марок этого стандарта содержанием кобальта (38–42 %) и титана (7–9 %). Его главное свойство — наибольшая коэрцитивная сила в группе: 145–168 кА/м. В прежней редакции стандарта сплаву соответствовала марка ЮНДК40Т8, и это обозначение часто встречается в чертежах. Изготавливаем магниты из ЮНДКТ8 и ЮНДК40Т8 по чертежу — запросы на почту 5052082@mail.ru.

Расшифровка марки ЮНДКТ8

• Ю — алюминий, Н — никель, Д — медь, К — кобальт;
• Т8 — титан, около 8 %.

В старом обозначении ЮНДК40Т8 указано и содержание кобальта — около 40 %. Букв «А» и «АА» в марке нет: требований к столбчатой или монокристаллической структуре стандарт не ставит.

Химический состав ЮНДКТ8 по ГОСТ 17809-72

Элемент	Массовая доля, %
Алюминий Al	7,0–8,5
Никель Ni	13,5–14,5
Медь Cu	3,0–4,0
Кобальт Co	38,0–42,0
Титан Ti	7,0–9,0
Железо Fe	остальное

Ниобий и кремний для этой марки стандартом не нормируются. Допускается легирование серой, кремнием, церием и другими элементами — до 1 % каждого без снижения магнитных параметров.

Магнитные свойства ЮНДКТ8 (ЮНДК40Т8)

Параметр	ЮНДК40Т8 (прежняя редакция)	ЮНДКТ8 (действующая редакция)
Остаточная индукция Br, Тл	0,70	0,70–0,75
Коэрцитивная сила Hcb, кА/м	145	145–168
(BH)max, кДж/м³	36,0	не менее 36,0
Магнитная анизотропия	есть	есть

Свойства ЮНДК40Т8 совпадают с нижней границей норм ЮНДКТ8, поэтому магнит по чертежу с ЮНДК40Т8 изготавливают из ЮНДКТ8.

Зачем сплаву 40 % кобальта и 8 % титана

Коэрцитивная сила литых сплавов ЮНДК растёт с содержанием кобальта и титана. Сравнение по ГОСТ 17809-72:

Марка	Кобальт, %	Титан, %	Hcb, кА/м	Br, Тл
ЮНДК	23,5–25,0	0,15–0,5	40–52	1,11–1,25
ЮНДКТ5	34,0–35,5	4,5–5,5	92–120	0,75–0,90
ЮНДКТ8	38,0–42,0	7,0–9,0	145–168	0,70–0,75

Плата за высокую коэрцитивную силу — меньшая остаточная индукция. ЮНДКТ8 даёт втрое большую коэрцитивную силу, чем ЮНДК, при индукции на 40 % ниже.

Когда выбирают ЮНДКТ8

Магнит из сплава с высокой коэрцитивной силой может быть коротким вдоль направления намагничивания и не размагнитится под действием собственного поля и внешних полей. Поэтому ЮНДКТ8 выбирают:

• для коротких магнитов — дисков, шайб, пластин, намагниченных по толщине;
• для магнитных систем с большим воздушным зазором;
• для магнитов, на которые действует размагничивающее поле обмоток или соседних магнитов.

Оптимальный выбор зависит от того, что ограничивает конструкцию. Если магнит может быть длинным и нужна наибольшая индукция в зазоре — подходят сплавы с 24–25 % кобальта. Если важна и коэрцитивная сила, и энергия — ЮНДКТ5БА со столбчатой структурой. ЮНДКТ8 — когда главное требование именно коэрцитивная сила.

Структура и термомагнитная обработка ЮНДКТ8

В марке ЮНДКТ8 нет букв «А» и «АА» — требований к столбчатой или монокристаллической структуре стандарт для неё не ставит. Сплавы с титаном кристаллизуются в более широком интервале температур и дают больше центров зарождения кристаллов, поэтому вырастить в них столбчатые кристаллы труднее, чем в сплавах без титана. Анизотропию ЮНДКТ8 создают термомагнитной обработкой: охлаждением с изотермической выдержкой в магнитном поле и многоступенчатым отпуском. Направление поля при обработке совпадает с будущим направлением намагничивания магнита.

Изготовление и обработка

• магниты отливают в формы, близкие к размерам детали;
• термомагнитная обработка задаёт направление намагничивания — его указывают в чертеже до начала работ;
• сплав твёрдый и хрупкий: размеры доводят шлифованием и электроэрозионной резкой.

Что указать в заявке

• чертёж с размерами, допусками и шероховатостью;
• направление намагничивания;
• марку (ЮНДКТ8 или ЮНДК40Т8) или требуемые Br, Hcb, (BH)max;
• параметры магнита из чертежа, если они заданы, — магнитный поток, коэрцитивную силу по намагниченности;
• поставку намагниченными или ненамагниченными, количество.

Порядок изготовления — на странице магниты ЮНДК по чертежу; все марки, старые и действующие, — в разделе литые магнитотвёрдые сплавы ГОСТ 17809-72.

Вопросы и ответы

ЮНДК40Т8 и ЮНДКТ8 — одна марка?

ЮНДКТ8 — действующее обозначение по ГОСТ 17809-72, ЮНДК40Т8 — обозначение прежней редакции. Свойства ЮНДК40Т8 входят в нормы ЮНДКТ8.

Подойдёт ли ЮНДКТ8 вместо ЮНДК38Т7?

Сплав ЮНДК38Т7 прежней редакции близок по составу, но его свойства другие: Br 0,75 Тл, Hcb 135 кА/м. У ЮНДКТ8 коэрцитивная сила выше, а остаточная индукция может быть ниже — 0,70–0,75 Тл. Замену проверяют по параметрам магнита в чертеже.

Чем ЮНДКТ8 отличается от ЮНДКТ5?

У ЮНДКТ8 больше кобальта и титана, коэрцитивная сила выше — 145–168 кА/м против 92–120 кА/м, остаточная индукция немного ниже. Подробнее о высококоэрцитивных сплавах со столбчатой структурой — на странице ЮНДК35Т5БА (ЮНДКТ5БА).

Заказать магниты из ЮНДКТ8

Пришлите чертёж и количество на почту 5052082@mail.ru. Изготовим магниты из ЮНДКТ8 (ЮНДК40Т8) по ГОСТ 17809-72 и вашему техническому заданию.
