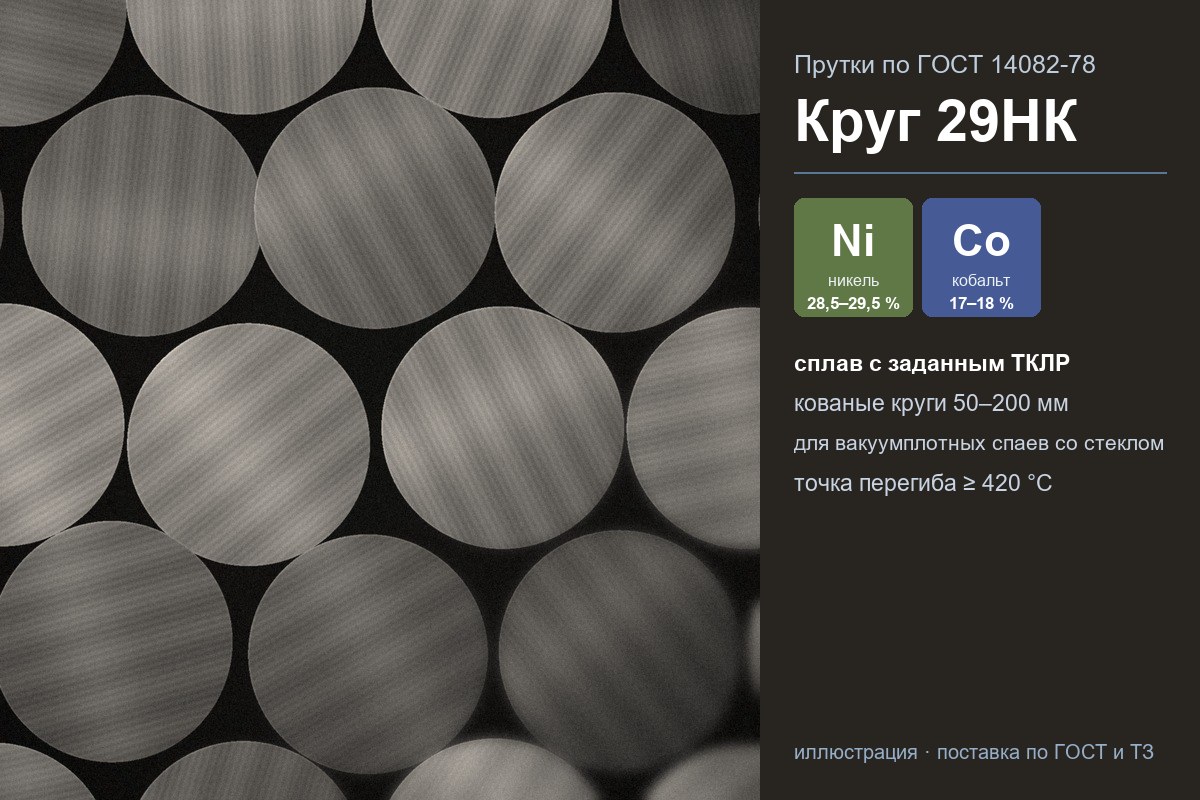

Круг кованый 29НК

Круг кованый 29НК — кованый пруток круглого сечения из прецизионного железоникелькобальтового сплава 29НК или 29НК-ВИ с заданным температурным коэффициентом линейного расширения (ТКЛР). Кованые прутки из этих сплавов выпускают по ГОСТ 14082-78 диаметром или стороной квадрата 20–200 мм. По ГОСТ 10994-74 сплав 29НК предназначен для вакуумплотных спаев элементов радиоэлектронной аппаратуры со стёклами. Поставляем кованые круги 29НК и 29НК-ВИ диаметром 50–200 мм — запросы на почту 5052082@mail.ru.

Сплав 29НК и 29НК-ВИ

«29» — около 29 % никеля, «Н» — никель, «К» — кобальт (17–18 %). «ВИ» означает вакуумно-индукционную выплавку. Марки 29НК-1 и 29НК-ВИ-1 отличаются суженными пределами ТКЛР. По ГОСТ 10994-74 ТКЛР сплава — (4,5–6,5)·10⁻⁶ 1/°С в интервале от −70 до +420 °С. Подробно о сплаве — на странице сплав 29НК-ВИ.

Химический состав 29НК

Элемент	Массовая доля, %
Никель Ni	28,5–29,5
Кобальт Co	17,0–18,0
Углерод C	не более 0,03
Кремний Si	не более 0,30 (у 29НК-ВИ — не более 0,28)
Марганец Mn	не более 0,4
Сера S	не более 0,015
Фосфор P	не более 0,015
Хром Cr	не более 0,1
Медь Cu	не более 0,2
Алюминий Al	не более 0,2
Титан Ti	не более 0,1
Железо Fe	основа

Состав — по ГОСТ 10994-74. Допускается отклонение по кобальту ±0,5 %. Сумма примесей (углерод, хром, медь, титан, сера, фосфор, марганец, кремний, алюминий) в 29НК и 29НК-ВИ — не более 1 %. В сплаве вакуумно-индукционной выплавки газов не более: кислорода 0,008 %, азота 0,01 %, водорода 0,001 %.

Кованые прутки по ГОСТ 14082-78

Показатель	Требование
Диаметр или сторона квадрата	20–200 мм
Длина	не менее 0,5 м
Форма и предельные отклонения размеров	по ГОСТ 1133-71; для 20–40 мм — плюс 2,0 мм
Состояние поставки	без термической обработки и травления
Макроструктура	без усадочной раковины, рыхлости, расслоений, инородных включений и трещин

На поверхности не допускаются трещины, рванины, рябизна, раскатанные или раскованные пузыри и загрязнения. Риски, царапины, отпечатки, плены и закаты допускаются, если их глубина не выводит пруток за предельные отклонения по диаметру. Дефекты разрешается зачищать в пределах минимального сечения.

ТКЛР кованых прутков 29НК

ТКЛР определяют на термически обработанных образцах. Нормы ГОСТ 14082-78 для 29НК и 29НК-ВИ:

Интервал температур, °С	ТКЛР, 10⁻⁶ 1/°С
20–300	4,6–5,5
20–400	4,6–5,2 (для продукции обыкновенного качества 4,5–5,2)
20–500	5,9–6,4
Температура точки перегиба	не ниже 420 °С

Для 29НК-1 и 29НК-ВИ-1 пределы уже: 4,8–5,3 в интервале 20–300 °С, 4,7–5,1 — 20–400 °С, 6,0–6,4 — 20–500 °С.

Морозостойкость

По ГОСТ 14082-78 прутки из 29НК и 29НК-ВИ диаметром или стороной квадрата 80 мм и менее должны быть морозостойкими до −70 °С. Прутки диаметром свыше 8 до 80 мм по соглашению изготавливают с морозостойкостью до −196 °С, при этом допускается уточнять нормы состава и ТКЛР. Для кругов крупнее 80 мм требование морозостойкости в стандарте не установлено.

Дополнительные требования по заказу

По требованию потребителя прутки изготовляют:

• с определением чистоты сплава по неметаллическим включениям;
• с нормированной чистотой по волосовинам, выявленным на готовых деталях, по ГОСТ 5949-75;
• с определением ТКЛР для сплавов, на которые нормы в стандарте не указаны.

Физические свойства сплава, средние значения ТКЛР и рекомендуемые режимы термической обработки приведены в приложениях к ГОСТ 14080-78.

Что указать в заявке

• марку: 29НК, 29НК-ВИ, 29НК-1 или 29НК-ВИ-1, и ГОСТ 14082-78;
• диаметр и длину или массу одного круга;
• нужна ли продукция повышенного качества по ТКЛР;
• требования к морозостойкости, неметаллическим включениям;
• количество в килограммах.

Пример обозначения по ГОСТ 14082-78 для кованого прутка 36Н со стороной квадрата 40 мм: «Квадрат 40 ГОСТ 1133-71 / 36Н ГОСТ 14082-78»; для круга из 29НК обозначение строится так же.

Вопросы и ответы

Какой самый большой диаметр кованого круга 29НК?

ГОСТ 14082-78 предусматривает кованые прутки диаметром до 200 мм. Мы поставляем круги диаметром 50–200 мм.

Чем 29НК-ВИ отличается от 29НК?

Сплав 29НК-ВИ выплавляют в вакуумной индукционной печи; для него нормировано содержание газов (кислород, азот, водород), а кремния допускается не более 0,28 % вместо 0,30 %. Нормы ТКЛР у обоих сплавов одинаковые.

Где посмотреть другие прецизионные сплавы?

В разделе прецизионные сплавы; сплав с ТКЛР без кобальта — сплав 42Н.

Купить круг кованый 29НК

Поставляем кованые круги 29НК и 29НК-ВИ по ГОСТ 14082-78 с сертификатом на плавку. Пришлите марку, диаметр, длину и количество на 5052082@mail.ru — подготовим предложение.
