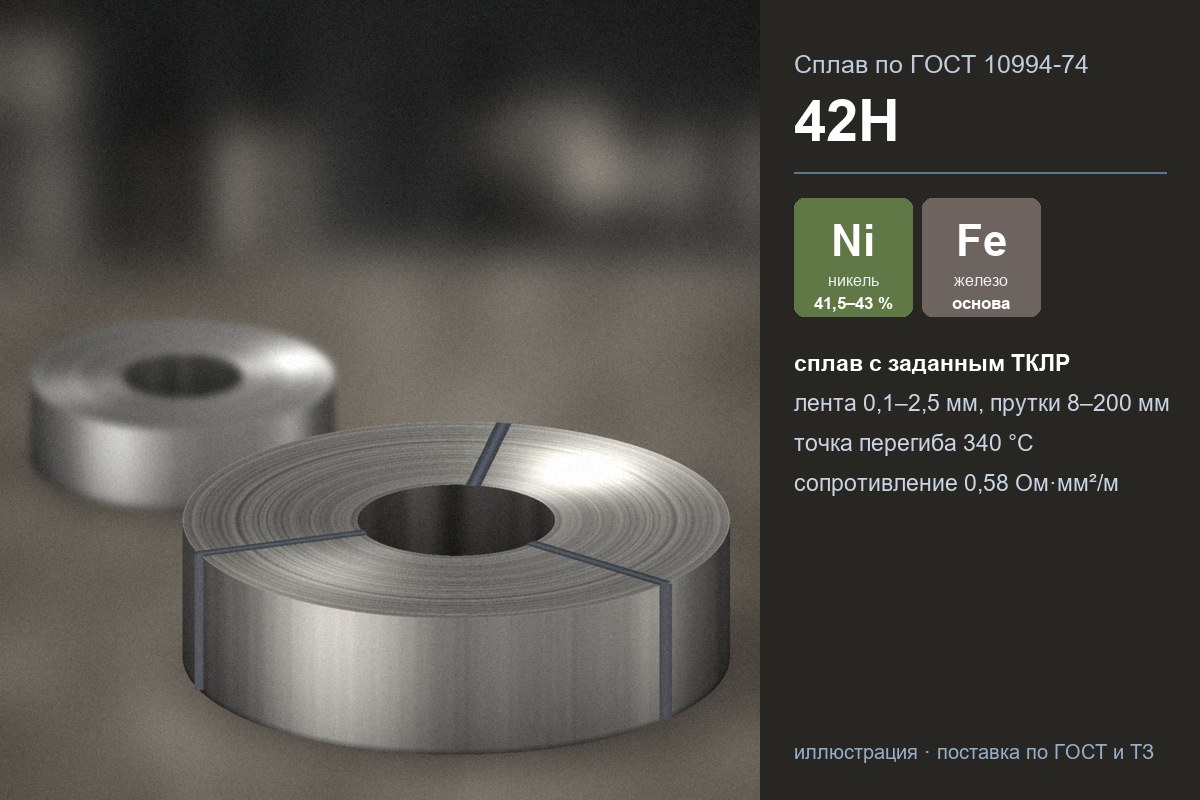

Сплав 42Н

Сплав 42Н — прецизионный железоникелевый сплав с заданным температурным коэффициентом линейного расширения (ТКЛР) по ГОСТ 10994-74: 41,5–43 % никеля, остальное железо. По стандарту его ТКЛР — (4,5–5,5)·10⁻⁶ 1/°С в интервале от −70 до +340 °С, назначение — электровакуумная техника. Марку выпускают в трёх вариантах: 42Н, 42Н-ВИ и 42НА-ВИ. Ленту изготовляют по ГОСТ 14080-78, прутки и листы — по ГОСТ 14082-78. Поставляем сплав 42Н по ГОСТ и по техническому заданию — запросы на почту 5052082@mail.ru.

Расшифровка марки 42Н

«42» — около 42 % никеля, «Н» — никель. «ВИ» в марке означает вакуумно-индукционную выплавку. Сплав 42НА-ВИ имеет более узкие пределы никеля и меньше примесей кремния, марганца, серы и фосфора, чем 42Н и 42Н-ВИ.

Химический состав 42Н, 42Н-ВИ, 42НА-ВИ

Элемент	42Н, 42Н-ВИ, %	42НА-ВИ, %
Никель Ni	41,5–43,0	41,5–42,5
Углерод C	не более 0,03	не более 0,03
Кремний Si	не более 0,30	не более 0,15
Марганец Mn	не более 0,4	не более 0,05
Сера S	не более 0,015	не более 0,010
Фосфор P	не более 0,015	не более 0,006
Медь Cu	не более 0,1	не более 0,1
Ванадий, молибден, хром, алюминий	не более 0,1 каждого	не более 0,1 каждого
Железо Fe	основа	основа

Состав — по ГОСТ 10994-74, таблица 3. В сплавах вакуумно-индукционной выплавки газов должно быть не более: кислорода 0,008 %, азота 0,01 %, водорода 0,001 %.

ТКЛР сплава 42Н

По ГОСТ 14080-78 и ГОСТ 14082-78 для ленты, прутков и листов повышенного качества ТКЛР в интервале 20–300 °С должен быть 4,5–5,2·10⁻⁶ 1/°С. Для продукции обыкновенного качества норма ТКЛР не установлена. ТКЛР определяют на термически обработанных образцах.

Средние значения ТКЛР 42Н при нагреве от 20 °С до указанной температуры (справочные, приложение 2 к ГОСТ 14080-78):

До температуры, °С	100	200	300	400	500	600	700	800
ТКЛР, 10⁻⁶ 1/°С	4,0	4,1	4,1	5,4	7,5	9,2	10,3	11,4

До 300 °С ТКЛР почти не меняется, выше — быстро растёт. Температура точки перегиба 42Н — 340 °С (справочное значение).

42Н, 36Н и 29НК: в чём разница

Показатель	36Н	42Н	29НК
Группа по ГОСТ 14080-78	минимальный ТКЛР	низкий ТКЛР	низкий ТКЛР
Основа легирования	никель 35–37 %	никель 41,5–43 %	никель 28,5–29,5 %, кобальт 17–18 %
Средний ТКЛР от 20 до 300 °С, 10⁻⁶ 1/°С	5,7	4,1	5,2
Средний ТКЛР от 20 до 500 °С, 10⁻⁶ 1/°С	—	7,5	6,4
Точка перегиба, °С	—	340	420

ТКЛР и точка перегиба — справочные значения из приложения 2 к ГОСТ 14080-78, состав — по ГОСТ 10994-74. Марку выбирают по конструкторской документации на изделие. Подробно о соседних сплавах — на страницах сплав 36Н и сплав 29НК-ВИ.

Механические и физические свойства

Показатель	Значение
Временное сопротивление нагартованной ленты 42Н	не более 930 Н/мм², по требованию — не более 780 Н/мм²
Временное сопротивление мягкой ленты 42НА-ВИ	440–590 Н/мм²
Относительное удлинение мягкой ленты 42НА-ВИ	не менее 23 %
Удельное электрическое сопротивление	0,58 Ом·мм²/м
Плотность	8,2 г/см³
Температура плавления	1450 °С

Механические свойства — по ГОСТ 14080-78, физические — справочные, из приложения 1 к нему.

Термическая обработка 42Н

Прутки и листы поставляют без термической обработки и травления. ГОСТ 14080-78 рекомендует для 42Н и 42НА-ВИ два режима:

• отжиг при 750–900 °С в вакууме (остаточное давление не выше 0,133 Па), в водороде с точкой росы не выше −40 °С или в диссоциированном аммиаке, охлаждение до 100 °С со скоростью не более 10 °С/мин — чтобы получить пластичность перед штамповкой и вытяжкой;
• отжиг при 900–1000 °С в течение 10–30 мин, детали в один слой, в вакууме (не выше 0,0133 Па) или в водороде с точкой росы не выше −30 °С, охлаждение до 100 °С со скоростью не более 10 °С/мин — для снятия механических напряжений и дегазации поверхности деталей перед спаиванием.

Где применяют сплав 42Н

• В электровакуумной технике — так назначение сплава определяет ГОСТ 10994-74.
• В термобиметалле ТБ1032 (ТБ103/70) — как составляющая в паре со сплавом 19НХ. Такой термобиметалл, по ГОСТ 10994-74, применяют для термочувствительных элементов приборов — автоматов защиты сети, реле.

Формы поставки 42Н

Продукция	Размеры	Стандарт
Лента холоднокатаная, нагартованная или мягкая	толщина 0,1–2,5 мм, ширина 10–565 мм в зависимости от толщины	ГОСТ 14080-78
Прутки горячекатаные	диаметр или сторона квадрата 8–200 мм	ГОСТ 14082-78
Прутки кованые	диаметр или сторона квадрата 20–200 мм	ГОСТ 14082-78
Прутки шлифованные	диаметр 1,0–30 мм	ГОСТ 14082-78
Листы горячекатаные	толщина 2,8–22 мм	ГОСТ 14082-78

Ленту толщиной менее 0,3 мм изготовляют нагартованной, мягкую — по соглашению с изготовителем.

Что указать в заявке

• марку: 42Н, 42Н-ВИ или 42НА-ВИ, и ГОСТ;
• вид продукции и размеры;
• для ленты — состояние (нагартованная или мягкая), точность прокатки (нормальная, повышенная, высокая) и вид кромки;
• нужна ли продукция повышенного качества с нормой ТКЛР;
• количество в килограммах.

Обозначение по образцу ГОСТ 14080-78 для мягкой ленты 42Н нормальной точности прокатки, обрезной, толщиной 0,5 мм и шириной 80 мм: «Лента 42Н-М-НТ-О-0,5×80 ГОСТ 14080-78».

Вопросы и ответы

Какой ТКЛР у сплава 42Н?

Норма ГОСТ 14080-78 для продукции повышенного качества — 4,5–5,2·10⁻⁶ 1/°С в интервале 20–300 °С. В ГОСТ 10994-74 сплав описан с ТКЛР (4,5–5,5)·10⁻⁶ 1/°С от −70 до +340 °С.

Чем 42НА-ВИ отличается от 42Н?

Пределы по углероду и меди у них одинаковые. У 42НА-ВИ уже пределы никеля (41,5–42,5 %), меньше кремния, марганца, серы и фосфора, а для мягкой ленты 42НА-ВИ стандарт нормирует прочность и удлинение.

Где посмотреть другие прецизионные сплавы?

В разделе прецизионные сплавы.

Купить сплав 42Н

Поставляем ленту, прутки и листы из сплавов 42Н, 42Н-ВИ и 42НА-ВИ по ГОСТ 14080-78 и ГОСТ 14082-78, с сертификатом на плавку. Пришлите марку, размеры и количество на 5052082@mail.ru — подготовим предложение.
