Сплав 45Н

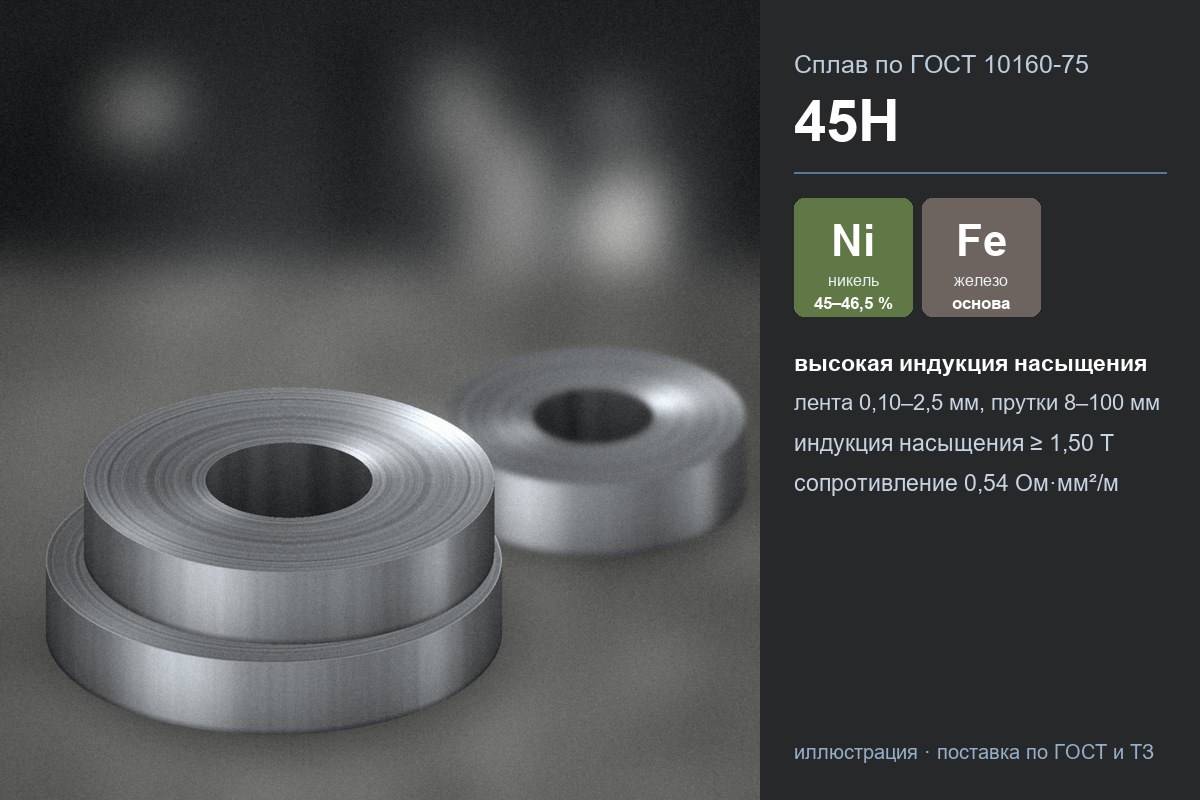

Сплав 45Н — прецизионный магнитомягкий железоникелевый сплав по ГОСТ 10994-74: 45–46,5 % никеля, остальное железо. Как и 50Н, он сочетает повышенную магнитную проницаемость с высокой индукцией насыщения — не менее 1,5 Т. Ленту, горячекатаные листы и прутки из 45Н выпускают по ГОСТ 10160-75. Поставляем сплав 45Н по ГОСТ и по техническому заданию — запросы на почту 5052082@mail.ru.

Расшифровка марки 45Н

«45» — около 45 % никеля, «Н» — никель. Это двойной железоникелевый сплав без молибдена, хрома и кобальта. Не путать с 45НХ — это сплав другой группы, с 5–6,5 % хрома.

Химический состав 45Н

Элемент	Массовая доля, %
Никель Ni	45,0–46,5
Марганец Mn	0,6–1,1
Кремний Si	0,15–0,30
Углерод C	не более 0,03
Сера S	не более 0,02
Фосфор P	не более 0,02
Медь Cu	не более 0,2
Железо Fe	основа

Состав — по ГОСТ 10994-74, группа I.

Магнитные свойства 45Н по ГОСТ 10160-75

Для 45Н стандарт устанавливает нормы класса I. Значения относятся к контрольным образцам после отжига: проницаемость — не менее, коэрцитивная сила — не более.

Продукция	Толщина или диаметр, мм	Начальная проницаемость, мГн/м (Гс/Э)	Максимальная проницаемость, мГн/м (Гс/Э)	Коэрцитивная сила, А/м (Э)
Холоднокатаная лента	0,10–0,15	2,5 (2000)	25 (20 000)	24 (0,30)
Холоднокатаная лента	0,20–0,25	3,1 (2500)	29 (23 000)	20 (0,25)
Холоднокатаная лента	0,35–2,5	3,5 (2800)	31 (25 000)	16 (0,20)
Горячекатаный лист	3–22	2,5 (2000)	23 (18 000)	24 (0,30)
Прутки	8–100	2,5 (2000)	23 (18 000)	24 (0,30)

Индукция технического насыщения — не менее 1,50 Т.

Физические свойства 45Н

Показатель	Значение
Плотность	8,2 г/см³
Удельное электрическое сопротивление	0,54 Ом·мм²/м
Температура точки Кюри	450 °С

Справочные значения — из приложения 2 к ГОСТ 10160-75.

45Н или 50Н

Показатель	45Н	50Н
Никель, %	45,0–46,5	49,0–50,5
Марганец, %	0,6–1,1	0,3–0,6
Удельное сопротивление, Ом·мм²/м	0,54	0,45
Точка Кюри, °С	450	500
Классы по ГОСТ 10160-75	I	I, II, III
Лента 0,35 мм, класс I: максимальная проницаемость, мГн/м	31	44

Назначение по ГОСТ 10994-74 у сплавов одно. У 45Н выше удельное сопротивление, у 50Н — проницаемость и выбор классов. Если в конструкторской документации указана конкретная марка, её и заказывают.

Отжиг деталей из 45Н

Магнитные свойства появляются после отжига готовой детали. Контрольные образцы 45Н отжигают в вакууме или чистом сухом водороде при (1125 ± 25) °С с выдержкой 3–6 ч; скорость охлаждения для 45Н допускается произвольная. Штамповку и механическую обработку делают до отжига. Для облегчения обработки полуфабрикаты можно предварительно отжечь при 800–900 °С.

Где применяют сплав 45Н

По ГОСТ 10994-74 сплав 45Н предназначен для сердечников:

• междуламповых и малогабаритных силовых трансформаторов;
• дросселей и реле;
• деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием.

Формы поставки 45Н

Продукция	Размеры по ГОСТ 10160-75
Лента холоднокатаная	толщина 0,10–2,5 мм
Лист горячекатаный	3–22 мм
Прутки горячекатаные и кованые	диаметр 8–100 мм

Что указать в заявке

• марку 45Н и ГОСТ 10160-75;
• вид продукции и размеры;
• для ленты — точность прокатки и вид кромки;
• количество в килограммах.

Пример обозначения из стандарта: «Лист г. к. 5,0×400-500-I-45Н-ГОСТ 10160-75» — горячекатаный лист толщиной 5 мм, шириной 400 мм, длиной 500 мм, класс I.

Вопросы и ответы

Есть ли лента 45Н тоньше 0,1 мм?

ГОСТ 10160-75 нормирует свойства ленты 45Н от 0,10 мм. Более тонкую ленту поставляют только по согласованию с изготовителем.

Это пермаллой?

Да. Пермаллоями называют железоникелевые магнитомягкие сплавы: к ним относятся и 45Н с 50Н, и сплавы с 80 % никеля, например 79НМ.

Где посмотреть другие прецизионные сплавы?

В разделе прецизионные сплавы.

Купить сплав 45Н

Поставляем ленту, горячекатаный лист и прутки из сплава 45Н по ГОСТ 10160-75, с сертификатом на плавку. Пришлите размеры и количество на 5052082@mail.ru — подготовим предложение.
