Сплав 80НХС

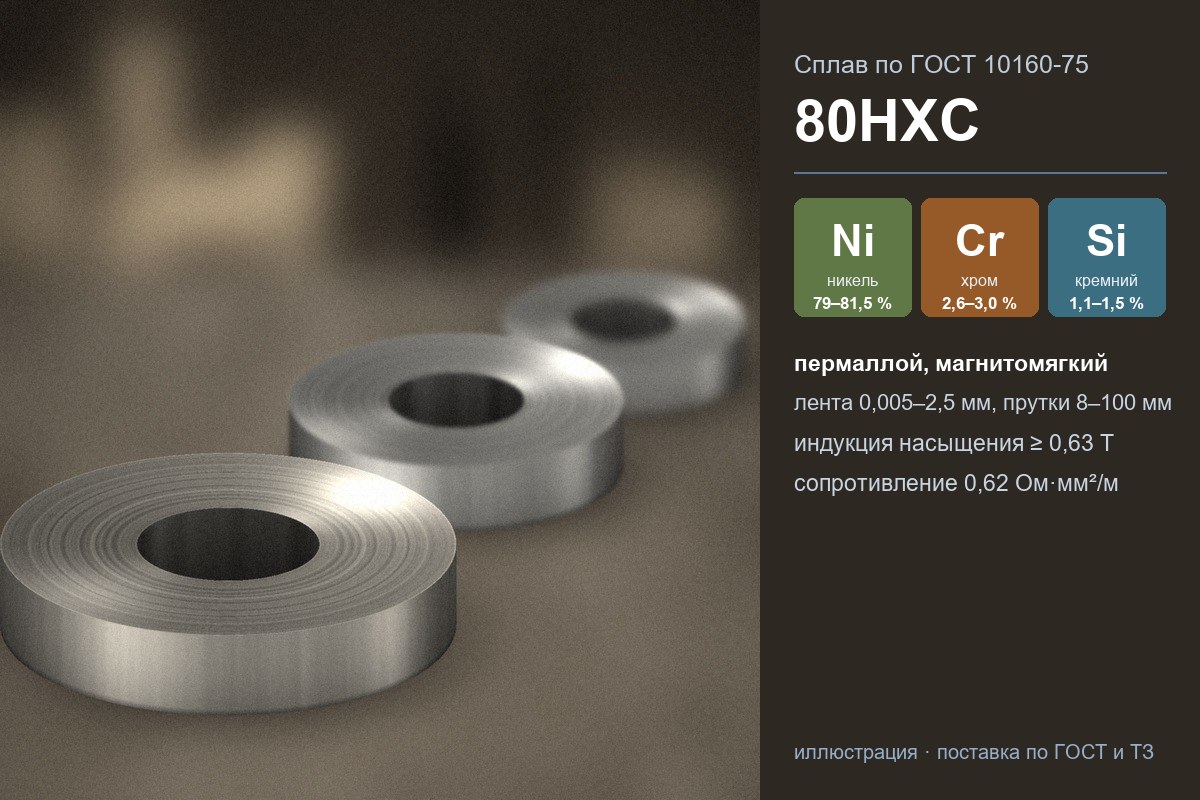

Сплав 80НХС — прецизионный магнитомягкий железоникелевый сплав (пермаллой) с хромом и кремнием по ГОСТ 10994-74: 79–81,5 % никеля, 2,6–3,0 % хрома, 1,1–1,5 % кремния, остальное железо. Он входит в группу сплавов с наивысшей магнитной проницаемостью в слабых полях. Ленту, листы и прутки из 80НХС выпускают по ГОСТ 10160-75. Поставляем сплав 80НХС по ГОСТ и по техническому заданию — запросы на почту 5052082@mail.ru.

Расшифровка марки 80НХС

«80» — около 80 % никеля, «Н» — никель, «Х» — хром, «С» — кремний. Хром и кремний повышают удельное электрическое сопротивление сплава, а чем выше сопротивление, тем меньше вихревые токи в сердечнике при перемагничивании переменным полем.

Химический состав 80НХС

Элемент	Массовая доля, %
Никель Ni	79,0–81,5
Хром Cr	2,6–3,0
Кремний Si	1,1–1,5
Марганец Mn	0,6–1,1
Углерод C	не более 0,03
Сера S	не более 0,02
Фосфор P	не более 0,02
Медь Cu	не более 0,20
Титан Ti	не более 0,15
Алюминий Al	не более 0,15
Железо Fe	основа

Состав — по ГОСТ 10994-74, группа I.

Магнитные свойства 80НХС по ГОСТ 10160-75

Нормы относятся к контрольным образцам после отжига. Сам сплав поставляют без термической обработки. Значения для класса I — не менее, коэрцитивная сила — не более.

Продукция	Толщина или диаметр, мм	Начальная проницаемость, мГн/м (Гс/Э)	Максимальная проницаемость, мГн/м (Гс/Э)	Коэрцитивная сила, А/м (Э)
Холоднокатаная лента	0,10–0,15	28 (22 000)	150 (120 000)	2,4 (0,03)
Холоднокатаная лента	0,35–0,50	44 (35 000)	190 (150 000)	1,2 (0,015)
Холоднокатаная лента	0,8–1,0	38 (30 000)	210 (170 000)	1,0 (0,012)
Горячекатаный лист	3–22	25 (20 000)	88 (70 000)	3,2 (0,04)
Прутки	8–100	25 (20 000)	88 (70 000)	3,2 (0,04)

Индукция технического насыщения — не менее 0,63 Т. Лента классов II и III имеет более высокие нормы. Например, у ленты 0,35–0,50 мм класса III начальная проницаемость не менее 63 мГн/м (50 000 Гс/Э), максимальная — не менее 310 мГн/м (250 000 Гс/Э).

Физические свойства 80НХС

Показатель	Значение
Плотность	8,5 г/см³
Удельное электрическое сопротивление	0,62 Ом·мм²/м
Температура точки Кюри	330 °С

Справочные значения — из приложения 2 к ГОСТ 10160-75.

Отжиг деталей из 80НХС

Свойства, указанные в стандарте, получают после отжига готовых деталей. Всю механическую обработку — штамповку, резку, навивку — делают до отжига. Контрольные образцы 80НХС отжигают в вакууме при (1125 ± 25) °С, выдержка 3–6 ч. Затем их медленно охлаждают до 400–500 °С, а ниже — быстро. Отожжённые детали берегут от ударов, изгиба и шлифовки.

Где применяют сплав 80НХС

По ГОСТ 10994-74 сплав 80НХС применяют там же, где 79НМ:

• для сердечников малогабаритных трансформаторов, дросселей и реле, работающих в слабых полях;
• в малых толщинах (0,02–0,05 мм) — для сердечников импульсных трансформаторов, магнитных усилителей и бесконтактных реле.

Кроме того, стандарт отдельно называет 80НХС для сердечников магнитных головок.

80НХС или 79НМ

Показатель	79НМ	80НХС
Легирование	молибден 3,8–4,1 %	хром 2,6–3,0 %, кремний 1,1–1,5 %
Удельное сопротивление, Ом·мм²/м	0,55	0,62
Индукция насыщения, Т, не менее	0,75	0,63
Точка Кюри, °С	430	330

80НХС выбирают, когда важно более высокое сопротивление и стандарт прямо указывает марку, например для магнитных головок. Если нужна большая индукция насыщения — сплав 79НМ.

Формы поставки 80НХС

Продукция	Размеры по ГОСТ 10160-75
Лента холоднокатаная	толщина 0,005–2,5 мм, в рулонах или отрезках
Лист горячекатаный	3–22 мм
Прутки горячекатаные и кованые	диаметр 8–100 мм

Что указать в заявке

• марку 80НХС и ГОСТ 10160-75;
• вид продукции и размеры;
• класс магнитных свойств (I, II или III);
• точность прокатки ленты и вид кромки;
• количество в килограммах.

Пример обозначения из стандарта: «Лента 0,10×150-I-80НХС-Н-ГОСТ 10160-75» — лента с необрезной кромкой толщиной 0,10 мм, шириной 150 мм, класс I, нормальная точность прокатки.

Вопросы и ответы

80НХС — это пермаллой?

Да. Это высоконикелевый магнитомягкий сплав той же группы, что 79НМ и 81НМА, — с наивысшей проницаемостью в слабых полях.

Какая самая тонкая лента 80НХС?

ГОСТ 10160-75 нормирует свойства ленты 80НХС от 0,005 мм. Тонкая лента 0,02–0,05 мм нужна для импульсных сердечников.

Где посмотреть похожие сплавы?

Сплав 81НМА — для аппаратуры высокой чувствительности, сплав 50НХС — с высоким сопротивлением при меньшем никеле. Все марки — в разделе прецизионные сплавы.

Купить сплав 80НХС

Поставляем ленту, горячекатаный лист и прутки из сплава 80НХС по ГОСТ 10160-75 нужного класса, с сертификатом на плавку. Пришлите размеры и количество на 5052082@mail.ru — подготовим предложение.
