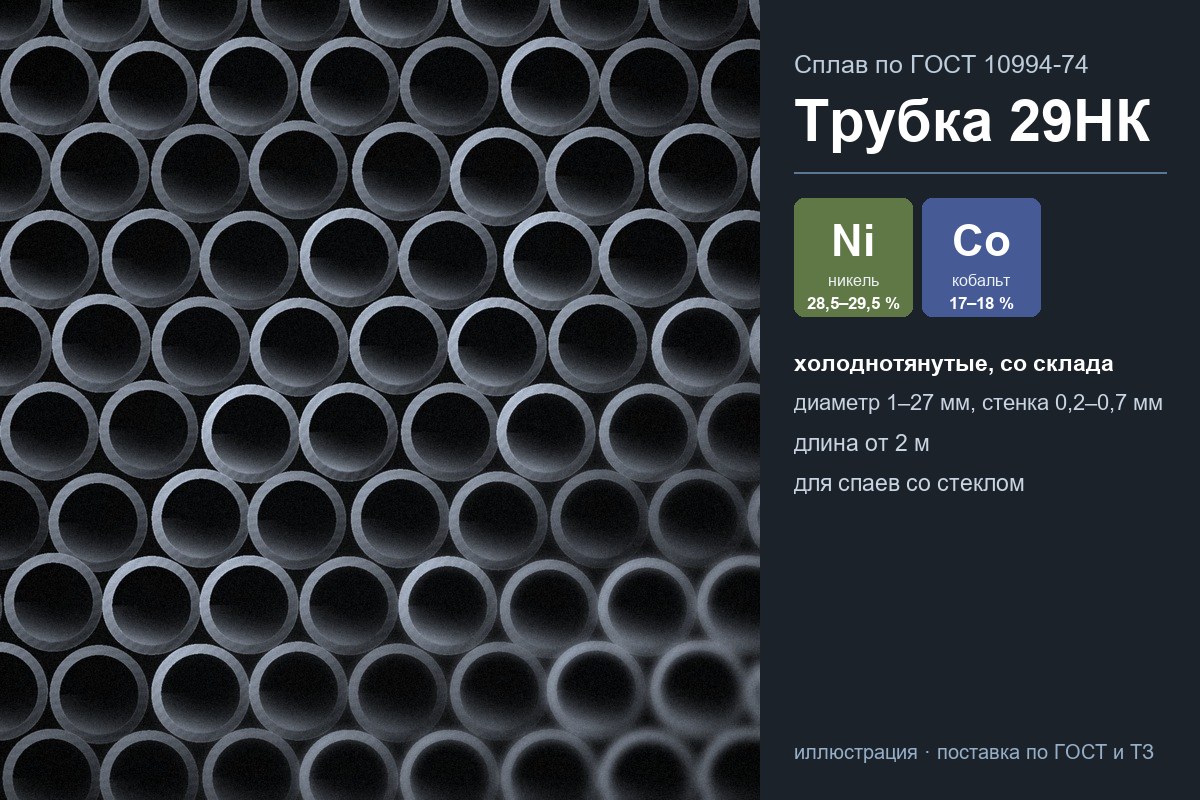

Трубка 29НК

Трубка 29НК — холоднотянутая трубка из прецизионного железоникелькобальтового сплава 29НК с заданным температурным коэффициентом линейного расширения (ТКЛР). По ГОСТ 10994-74 сплав 29НК предназначен для вакуумплотных спаев элементов радиоэлектронной аппаратуры со стёклами С49-1, С52-1, С48-1, С47-1. Поставляем трубки 29НК со склада: наружный диаметр 1–27 мм, стенка 0,2–0,7 мм, длина от 2 м. Запросы — на почту 5052082@mail.ru.

Размеры трубок 29НК со склада

Наружный диаметр × стенка, мм	Масса 1 м, г (расчётная)
1×0,2	4,1
1,38×0,51	11,4
1,5×0,2	6,7
2×0,3	13,1
2,3×0,6	26,3
3×0,5	32,2
4×0,5	45,1
15×0,7	257,9
27×0,7	474,3

Длина трубок — не менее 2000 мм. Массу 1 м мы рассчитали по номинальным размерам и плотности сплава 8,2 г/см³; фактическая масса зависит от допусков. Наличие и количество по каждому размеру уточняйте при заказе.

Химический состав сплава 29НК

Элемент	Массовая доля, %
Никель Ni	28,5–29,5
Кобальт Co	17,0–18,0
Углерод C	не более 0,03
Кремний Si	не более 0,30
Марганец Mn	не более 0,4
Сера S	не более 0,015
Фосфор P	не более 0,015
Хром Cr	не более 0,1
Медь Cu	не более 0,2
Алюминий Al	не более 0,2
Титан Ti	не более 0,1
Железо Fe	основа

Состав — по ГОСТ 10994-74. Допускается отклонение по кобальту ±0,5 %; сумма примесей (углерод, хром, медь, титан, сера, фосфор, марганец, кремний, алюминий) — не более 1 %.

ТКЛР сплава 29НК

По ГОСТ 10994-74 ТКЛР сплава 29НК — (4,5–6,5)·10⁻⁶ 1/°С в интервале от −70 до +420 °С. Для ленты и прутков из 29НК стандарты ГОСТ 14080-78 и ГОСТ 14082-78 устанавливают более узкие нормы, определяемые на термически обработанных образцах:

Интервал температур, °С	ТКЛР, 10⁻⁶ 1/°С
20–300	4,6–5,5
20–400	4,6–5,2
20–500	5,9–6,4
Температура точки перегиба	не ниже 420 °С

Отжиг деталей перед спаиванием

ГОСТ 14080-78 (приложение 3) рекомендует для деталей из 29НК перед спаиванием отжиг при 900–1000 °С в течение 10–30 мин, детали в один слой, в вакууме с остаточным давлением не выше 0,0133 Па или в водороде с точкой росы не выше −30 °С, с охлаждением до 100 °С со скоростью не более 10 °С/мин. Цель — снятие механических напряжений и дегазация поверхности.

Физические свойства

Показатель	Значение
Плотность	8,2 г/см³
Удельное электрическое сопротивление	0,50 мкОм·м
Температура плавления	1450 °С

Справочные значения — из приложения 1 к ГОСТ 14080-78.

Что указать в заявке

• марку 29НК;
• наружный диаметр и толщину стенки;
• длину и количество — в штуках, метрах или килограммах;
• требования к документам о качестве.

Вопросы и ответы

Можно ли заказать трубку 29НК другого размера?

Со склада — размеры из таблицы. Другие размеры уточняйте: пришлите диаметр, стенку и количество.

Есть ли кованые круги из 29НК?

Да, кованые круги 29НК и 29НК-ВИ диаметром 50–200 мм — на странице круг кованый 29НК. О сплаве — на странице сплав 29НК-ВИ.

Купить трубку 29НК

Поставляем холоднотянутые трубки 29НК со склада с сертификатом. Пришлите размер и количество на 5052082@mail.ru — подготовим предложение.
