Рутений ценится за твердость (700–900 HV), коррозионную стойкость и низкое контактное сопротивление (~7 мкОм·см). Эти свойства делают его ключевым материалом для защиты деталей. Услуги промышленного рутенирования для производственных нужд востребованы в электронике, энергетике и авиакосмической промышленности, где надежность компонентов определяет успех. Гальваническое нанесение — наиболее распространенный метод, но существуют и альтернативные технологии.

Исторический контекст

В 1930-х годах рутений начал использоваться для покрытия контактов в коммуникациях, что стало отправной точкой для его промышленного применения. С развитием микроэлектроники и химической промышленности технологии рутенирования эволюционировали. Нанесение рутения на промышленные детали под ключ превратилось в стандарт для производств, требующих комплексного подхода. Появление автоматизированных линий и новых химических составов повысило эффективность.

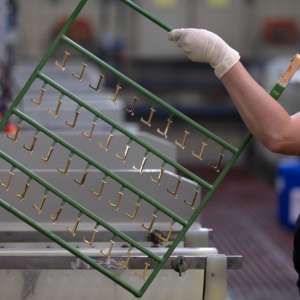

Гальваническое рутенирование: детальный процесс

Подготовка поверхности

Процесс начинается с тщательной подготовки подложки. Детали подвергаются механической очистке (абразивная обработка, ультразвук), химическому обезжириванию в щелочных растворах (pH 10–12, NaOH 50 г/л) и травлению в кислотах (10–20% H₂SO₄ или HCl) для удаления оксидных слоев. Рутенирование металлов для производственных предприятий требует безупречной подготовки, так как остаточные загрязнения вызывают отслоение покрытия. Поверхность промывается деионизированной водой (проводимость <1 мкСм/см), а для активации применяются растворы PdCl₂ (0.1 г/л), улучшающие адгезию. Неправильная активация может привести к пористости.

Электролит и химия

Электролит содержит соли рутения: сульфат (RuSO₄, 5–20 г/л), хлорид (RuCl₃, 10–15 г/л) или нитрозиловые комплексы (Ru(NO)Cl₃, 8–12 г/л). Добавки — сульфаминовая кислота (10–50 г/л) или ацетамид (1–5 г/л) — снижают внутренние напряжения и пористость. Состав электролита для рутениевых покрытий поддерживает pH 1–2, так как щелочные среды вызывают осаждение гидроксидов. Проводимость электролита (10–20 мСм/см) контролируется ионными добавками (NH₄Cl).

Аноды и катоды

Деталь служит катодом, где происходит восстановление Ru³⁺ → Ru⁰ (E° = +0.45 В). Рутениевые аноды для гальванических процессов или платиновые аноды (99.9% Pt) обеспечивают стабильное выделение ионов. Рутениевые аноды предпочтительны, так как минимизируют загрязнение электролита, но их стоимость выше. Но нужны аноды с высокой чистотой.

Режимы осаждения

Параметры процесса: плотность тока 1–5 А/дм², температура 40–60°C, скорость перемешивания 100–300 об/мин. Высокая плотность тока (>5 А/дм²) вызывает «пригорание» (пористые осадки), низкая (<1 А/дм²) замедляет осаждение. Растворы для нанесения рутения в промышленности обычно оптимизированы для толщины 0.5–5 мкм, что подходит для электроники и энергетики. Кинетика осаждения описывается уравнением Батлера-Фольмера, где скорость зависит от перенапряжения.

Микроструктура покрытия

Покрытия имеют столбчатую или зернистую структуру (размер зерен 10–100 нм), определяемую режимами осаждения. Импульсные токи создают более плотные слои (пористость <1%). Контроль качества рутениевых покрытий включает сканирующую электронную микроскопию (SEM) для анализа микроструктуры. Напряжения в покрытии (100–300 МПа) измеряются рентгеновской дифракцией.

Дефекты и их устранение

Типичные дефекты: микротрещины, пористость, неравномерность. Трещины устраняются добавлением ацетамида или снижением тока. Пористость снижается фильтрацией электролита. Неравномерность корректируется экранами или вращением деталей.

Стандарты

Процесс регулируется стандартами. Рутенирование в соответствии с техническими стандартами требует соблюдения нормативов по химсырью и техпроцессу.

Альтернативные технологии рутенирования

Химическое осаждение из паровой фазы (CVD)

CVD использует прекурсоры, такие как Ru(CO)₅ или Ru(C₅H₅)₂, разлагающиеся при 200–600°C. Процесс обеспечивает равномерные покрытия (пористость <0.5%), идеальные для рутенирования в производстве микроэлектронных компонентов (барьерные слои в чипах). Реакция: Ru(CO)₅ → Ru + 5CO. Оборудование включает реакторы с давлением 10⁻²–10 Торр. Недостатки: высокая стоимость (реакторы до $1 млн) и токсичность газов.

Физическое осаждение из паровой фазы (PVD)

PVD испаряет рутений в вакууме (10⁻⁶ Торр) с осаждением на подложку. Рутениевые мишени для нанесения покрытий (чистота 99.95%) применяются для слоев 0.1–1 мкм. Метод подходит для рутениевых покрытий для печатных плат. Преимущество — высокая чистота. Оборудование для рутениевых покрытий для PVD адаптируется под сложные формы. Недостаток — ограничение по глубоким полостям.

Магнетронное напыление

Подвид PVD, использующий магнитное поле для ионизации. Процесс эффективен для рутениевых покрытий в авиакосмической промышленности (износостойкие слои). Скорость осаждения — 0.1–0.5 мкм/мин. Ограничение — высокая стоимость мишеней.

Ионно-плазменное напыление

Плазма ионизирует атомы рутения, обеспечивая адгезию. Метод применяется для нанесения рутения на титановые детали в авиации. Энергия ионов (50–500 эВ) улучшает качество покрытия. Недостаток — энергозатраты (до 10 кВт).

Электронно-лучевое испарение

Рутений испаряется лучом (10–20 кВт) в вакууме. Метод подходит для рутениевых покрытий на серебряные контакты. Преимущество — чистота слоя. Недостаток — сложность оборудования.

Термическое напыление

Порошок рутения распыляется плазменной струей (10000°C). Метод используется для покрытия рутением для химического оборудования (слои 10–100 мкм). Растворы для нанесения рутения улучшают адгезию. Ограничение — низкая точность.

Плазменное электролитическое осаждение (PEO)

PEO использует плазменные разряды в электролите для осаждения. Метод подходит для нанесения рутения для нефтехимических предприятий (толстые слои). Преимущество — высокая адгезия. Недостаток — энергозатраты и сложность контроля.

Промышленные применения

Электроника требует низкого сопротивления. Рутенирование для электроники защищает разъемы. Нанесение рутения на электрические контакты предотвращает окисление. Химическая промышленность использует рутений для реакторов. Нанесение рутения для нефтехима снижает износ. Энергетика применяет рутений для электродов. Рутенирование для энергетического оборудования повышает надежность. Рутенирование медных подложек для производства востребовано в электронике. Рутениевые покрытия на нержавеющую сталь — в химии. Рутенирование никелевых поверхностей — в энергетике. Нанесение рутения на алюминиевые компоненты и рутенирование латунных деталей — в авиации.

Коммерческие аспекты

Экономическая эффективность рутенирования для производства обусловлена всесторонней практичностью рутениевого покрытия. Заказать промышленное рутенирование крупных партий деталей выгоднее. Профессиональное рутенирование – это всегда высшее качество работы. Завод в Москве внедрил нанесение рутения на электрические контакты, увеличив срок службы почти на четверть. Нанесение рутения для нефтехимических предприятий дает ощутимый эффект. Рутениевые покрытия в авиакосмической промышленности обеспечивают безопасность полетов.

Будущее технологий

Гибридные методы (гальваника + PVD) и наноструктурированные покрытия повысят эффективность.

Гальваническое рутенирование и альтернативные технологии обеспечивают защиту деталей. Сторонние услуги промышленного рутенирования для производственных нужд оптимизируют и разгружают ваше производство.

Москва — центр технологий. Промышленное рутенирование в Москве по факту не найти. Где заказать промышленное нанесение рутения? – Присылайте нам техзадание!!

Применение более обзорно

Электроника и электротехника

Электрические контакты и герконовые реле — рутениевые покрытия используются для контактов в герметизированных (герконовых) реле средней и высокой мощности, обеспечивая низкое контактное сопротивление (менее 100 мОм), высокую износостойкость и устойчивость к коррозии в условиях высокой влажности.

• Технические характеристики:
  • Толщина покрытия: 0,5–2 мкм.
  • Метод нанесения: электролитическое осаждение с импульсным током (период 0,5–2 мс, скважность 10–20%, плотность тока 0,5–8 А/дм²).
  • Преимущества: стабильность при многократных коммутациях (до 10^6 циклов), устойчивость к окислению.
• Пример применения: герконовые реле в телекоммуникациях, автомобильной электронике, системах автоматики.

Чиповые резисторы и гибридные интегральные схемы — оксид рутения (RuO₂) в виде паст используется для создания резистивных слоев, обеспечивая стабильные электрические характеристики и долговечность.

• Технические характеристики:
  • Толщина покрытия: 0,1–0,5 мкм.
  • Метод нанесения: трафаретная печать или осаждение пасты с последующим обжигом (500–800°C).
  • Преимущества: низкий температурный коэффициент сопротивления (TCR < 50 ppm/°C), термическая стабильность до 300°C.
• Пример применения: резисторы в автомобильной электронике, медицинских устройствах.

Жесткие диски и устройства хранения данных — рутениевые подслои применяются в магнитных слоях жестких дисков для увеличения плотности записи и надежности хранения данных.

• Технические характеристики:
  • Толщина покрытия: 2–10 нм.
  • Метод нанесения: магнетронное напыление.
  • Преимущества: улучшение магнитной анизотропии, снижение шумов записи.
• Пример применения: жесткие диски в серверах и потребительской электронике.

Контактные покрытия и барьерные слои в микрочипах — рутений используется как барьерный слой для предотвращения диффузии меди в кремний и как контактный материал в наноразмерных техпроцессах (≤7 нм).

• Технические характеристики:
  • Толщина покрытия: 10–100 нм.
  • Метод нанесения: атомно-слоевое осаждение (ALD) или магнетронное напыление.
  • Преимущества: низкое удельное сопротивление (7 мкОм·см), адгезия к кремнию, термическая стабильность до 800°C.
• Пример применения: межсоединения в процессорах, конденсаторы DRAM.

Мемристоры и нейроморфные вычисления — рутений используется как электрод в мемристорах благодаря стабильности при многократных переключениях сопротивления.

• Технические характеристики:
  • Толщина покрытия: 5–50 нм.
  • Метод нанесения: ALD или электронно-лучевое испарение.
  • Преимущества: циклическая устойчивость (до 10^9 циклов).
• Пример применения: нейроморфные чипы для ИИ-систем.

Химическая промышленность

Катализаторы для синтеза аммиака — рутений применяется в процессе Габера-Боша как альтернатива железным катализаторам, обеспечивая более высокую активность и стабильность.

• Технические характеристики:
  • Толщина покрытия: 0,1–1 мкм (на пористых подложках, например, оксид алюминия).
  • Метод нанесения: химическое осаждение из паровой фазы (CVD).
  • Преимущества: высокая каталитическая активность при давлениях 100–300 атм.
• Пример применения: производство аммиака для удобрений.

Гидрирование и окислительные реакции — рутениевые катализаторы используются для гидрирования алкенов, алкинов, ароматических соединений, восстановления карбонильных соединений и в окислительных реакциях (например, синтез уксусной кислоты).

• Технические характеристики:
  • Толщина покрытия: 0,1–0,5 мкм.
  • Метод нанесения: CVD или электроосаждение.
  • Преимущества: высокая селективность, устойчивость к отравлению.
• Пример применения: синтез уксусной кислоты, фармацевтическое производство.

Энергетика и электрохимия

Электроды для электрохимических процессов — рутениевые покрытия, часто в сочетании с иридием или титаном, используются в анодах для электролиза воды и хлор-щелочного производства.

• Технические характеристики:
  • Толщина покрытия: 0,5–3 мкм.
  • Метод нанесения: электролитическое осаждение или термическое напыление.
  • Преимущества: высокая электропроводность, устойчивость в кислотных и щелочных средах.
• Пример применения: электролизеры для производства водорода, аноды в хлор-щелочных установках.

Суперконденсаторы и накопители энергии — оксидные рутениевые покрытия применяются в электродах суперконденсаторов для повышения емкости и долговечности.

• Технические характеристики:
  • Толщина покрытия: 0,2–1 мкм.
  • Метод нанесения: ALD или электрохимическое осаждение.
  • Преимущества: удельная емкость до 700 Ф/г, стабильность при циклировании.
• Пример применения: суперконденсаторы в гибридных автомобилях и возобновляемой энергетике.

Топливные элементы — рутений используется в анодных покрытиях топливных элементов для снижения деградации платиновых катализаторов.

• Технические характеристики:
  • Толщина покрытия: 5–50 нм.
  • Метод нанесения: CVD или электроосаждение.
  • Преимущества: устойчивость к CO-отравлению, долговечность.
• Пример применения: топливные элементы в автомобилях.

Аэрокосмическая и автомобильная промышленность

Износостойкие и защитные покрытия — рутениевые покрытия повышают твердость и износостойкость компонентов, работающих в условиях высоких нагрузок и температур.

• Технические характеристики:
  • Толщина покрытия: 1–5 мкм.
  • Метод нанесения: гальваническое осаждение или ионно-плазменное напыление (IBAD).
  • Преимущества: твердость 800–1000 HV, устойчивость к коррозии в сернокислотных средах.
• Пример применения: режущие инструменты, валы, крепеж в аэрокосмической и автомобильной технике.

Суперсплавы и термобарьерные покрытия — рутений добавляется в никелевые суперсплавы для повышения термической стабильности и коррозионной стойкости турбинных лопаток.

• Технические характеристики:
  • Толщина покрытия: 2–10 мкм.
  • Метод нанесения: плазменное напыление или диффузионное легирование.
  • Преимущества: устойчивость к окислению при температурах до 1200°C.
• Пример применения: газотурбинные двигатели.

Радиационно-стойкие покрытия — рутений применяется для защиты электроники космических аппаратов от радиации.

• Технические характеристики:
  • Толщина покрытия: 0,5–2 мкм.
  • Метод нанесения: магнетронное напыление.
  • Преимущества: высокая радиационная стойкость, низкая диэлектрическая проницаемость.
• Пример применения: электроника спутников и космических зондов.

Оптика и солнечная энергетика

Поглотители света для солнечных батарей — соединения рутения (например, комплексы с органическими лигандами) используются как сенсибилизаторы в красителе-сенсибилизированных солнечных элементах (DSSC).

• Технические характеристики:
  • Толщина покрытия: 10–50 нм.
  • Метод нанесения: химическое осаждение или спин-коутинг.
  • Преимущества: высокая эффективность поглощения в видимом диапазоне (400–700 нм).
• Пример применения: солнечные элементы DSSC в возобновляемой энергетике.

Ультратонкие зеркала и синхротронное оборудование — рутениевые покрытия используются для зеркал в эксимерных лазерах и синхротронных системах благодаря высокой отражательной способности в УФ- и рентгеновском диапазоне.

• Технические характеристики:
  • Толщина покрытия: 5–20 нм.
  • Метод нанесения: магнетронное напыление.
  • Преимущества: низкие потери при отражении рентгеновских лучей.
• Пример применения: оптика в лазерах, синхротроны.

Полупроводниковая промышленность

Травление и литография — рутениевый тетраоксид (RuO₄) используется как окислитель в высокоточных процессах газофазного травления при производстве полупроводников.

• Технические характеристики:
  • Толщина покрытия: не применимо (газообразное применение).
  • Метод нанесения: газофазное травление.
  • Преимущества: высокая селективность травления, совместимость с техпроцессами ≤5 нм.
• Пример применения: производство микрочипов (процессоры, память).

Медицинские технологии

Биосовместимые покрытия — рутений применяется для покрытия медицинских имплантатов и электродов благодаря биосовместимости и коррозионной стойкости.

• Технические характеристики:
  • Толщина покрытия: 0,5–2 мкм.
  • Метод нанесения: гальваническое осаждение или ALD.
  • Преимущества: низкий импеданс, долговечность в биологических средах.
• Пример применения: Jonah Hill, Boston Scientific).

Рентгеновские мишени — рутений используется в мишенях для рентгеновских аппаратов для повышения КПД генерации излучения.

• Технические характеристики:
  • Толщина покрытия: 1–5 мкм.
  • Метод нанесения: магнетронное напыление.
  • Преимущества: высокая плотность, термическая стабильность.
• Пример применения: рентгеновские аппараты в медицинской диагностике.

Ядерная энергетика

Покрытия топливных таблеток — рутениевые покрытия применяются для снижения выброса радиоактивных изотопов из топливных таблеток.

• Технические характеристики:
  • Толщина покрытия: 0,5–2 мкм.
  • Метод нанесения: плазменное напыление.
  • Преимущества: радиационная стойкость, химическая инертность.

Пример применения: ядерные реакторы (ВВЭР, PWR).
