Дюзы (сопла) — детали, через которые формируется поток рабочей среды: жидкости, газа, плазмы или абразива. Геометрия проходного канала, материал и шероховатость его поверхности напрямую определяют ресурс и точность работы дюзы. Промышленные дюзы нередко работают в сочетании нескольких агрессивных факторов одновременно: абразивный износ, высокое давление, температура, коррозия. Правильный выбор материала и конструкции устраняет узкое место в технологическом процессе.

Виды и типы дюз: классификация

Единой общепромышленной классификации дюз не существует — деление принято по нескольким независимым признакам, которые комбинируются в зависимости от задачи.

По назначению

Распылительные дюзы создают мелкодисперсный факел жидкости или суспензии. Применяются в системах пожаротушения, химических реакторах, распылительных сушилках, агрохимии. Делятся на веерные (плоский широкий факел), полноконусные и полупустотелые конусные. Рабочее давление — от 0,1 до 200 бар в зависимости от конструкции.

Струйные (жиклёрные) дюзы формируют узконаправленный ламинарный поток под высоким давлением. Основной тип для гидроабразивной резки (до 4 000 бар), водоструйной очистки и топливных форсунок.

Абразивные (смесительные) дюзы принимают смесь воды или воздуха с абразивом и направляют поток на обрабатываемую поверхность. Применяются в системах гидроабразивной и пескоструйной обработки. Это наиболее нагруженный по износу тип дюзы.

Плазменные сопла управляют потоком ионизированного газа при температурах 8 000–30 000°C в канале. Применяются в установках плазменной резки и плазменного напыления. Сопло работает в условиях теплового удара и интенсивной эрозии.

Сопла горения (форсунки) подают топливо или топливо-воздушную смесь в камеру сгорания промышленных печей, газовых турбин и ракетных двигателей. Для сверхзвуковых потоков применяется профиль Лаваля — конвергентно-дивергентный канал с критическим сечением.

Дозирующие дюзы обеспечивают точный объёмный расход вязких жидкостей, клеёв, реагентов. Типичные применения — дозирующие головки в химической промышленности, медицинское оборудование, 3D-экструдеры.

По геометрии канала

Цилиндрические дюзы с постоянным диаметром — простейший и наиболее массовый тип. Применяются в низконапорных системах орошения и очистки.

Конвергентные дюзы — канал сужается к выходному отверстию (стандартный профиль большинства промышленных распылителей). Обеспечивают ускорение потока до числа Маха = 1 в критическом сечении.

Конвергентно-дивергентные дюзы (сопла Лаваля) — после критического сечения канал расширяется, позволяя разогнать поток до сверхзвуковых скоростей. Применяются в ракетных двигателях, газодинамических лазерах, высокоскоростном термическом напылении (HVOF, HVAF).

Вихревые дюзы имеют тангенциальные каналы подачи, создающие вращательное движение потока. Улучшают распределение и атомизацию при распылении лакокрасочных материалов, повышают интенсивность очистки внутренних поверхностей труб.

Многоструйные дюзы с несколькими выходными отверстиями используются в горелках промышленных печей и системах охлаждения, где требуется равномерное распределение потока по площади.

По принципу действия

Гидравлические дюзы работают за счёт давления жидкости. Пневматические (двухфазные) используют поток газа для распыления или транспортировки жидкости — дополнительный газ обеспечивает более мелкое распыление при меньшем давлении жидкости. В термических соплах рабочая среда — продукты горения или нагретый газ с высокой скоростью истечения.

Материалы для дюз: характеристики и области применения

Выбор материала определяется совокупностью условий эксплуатации. Ни один материал не является универсальным: компромисс между износостойкостью, жаропрочностью, коррозионной стойкостью, обрабатываемостью и стоимостью в каждом случае индивидуален.

Нержавеющие стали

Наиболее распространённые материалы для дюз общего назначения — доступны в любых формах проката, хорошо обрабатываются на стандартном оборудовании.

• 12Х18Н10Т (AISI 304) — аустенитная сталь. Рабочая температура до 650°C в непрерывном режиме (кратковременно до 870°C), стойкая к большинству слабых кислот и щелочей. Применяется в системах орошения, пищевой и фармацевтической промышленности.
• 10Х17Н13М2Т (AISI 316L) — легирование молибденом (2–3%) повышает стойкость к хлоридной и сернокислотной коррозии по сравнению с 304. Предпочтительна для химических дюз при контакте с хлоридами, морской водой и слабыми органическими кислотами.
• 95Х18 (AISI 440C) — мартенситная сталь. После термообработки твёрдость 58–60 HRC. Применяется в дюзах с умеренным абразивным износом при невысоких температурах (до 200°C), в гидравлических системах.
• 07Х16Н6 (17-4PH) — дисперсионно-упрочнённая хромоникелевая сталь, предел прочности до 1 310 МПа (состояние H900). Применяется в авиационных форсунках и прецизионных промышленных дюзах, где требуется сочетание высокой прочности и коррозионной стойкости.

Тугоплавкие металлы и жаропрочные сплавы

Группа для экстремальных температур — там, где нержавеющие стали и никелевые сплавы уже неработоспособны.

• Вольфрам (W) — температура плавления 3 422°C, наиболее высокая среди металлов. В чистом виде применяется в высокотемпературных плазменных соплах и соплах ракетных двигателей. Хрупкий при комнатной температуре, требует специальных технологий обработки.
• Сплавы W-Re (вольфрам-рений) — добавка рения (3–26%) существенно снижает низкотемпературную хрупкость вольфрама при сохранении жаропрочности. Стандарт для сопел жидкостных ракетных двигателей с рабочей температурой выше 2 000°C.
• Молибден (Mo) — т.пл. 2 623°C, лучшая обрабатываемость по сравнению с вольфрамом. Применяется в соплах высокотемпературных печей и установок термического напыления.
• Тантал (Ta) — т.пл. 3 017°C, исключительная стойкость к кислотным средам. Применяется в химических форсунках при контакте с концентрированными кислотами (HCl, HNO₃, H₂SO₄), где нержавеющие стали и никелевые сплавы не справляются.
• Жаропрочные сплавы на никелевой основе (ХН-группа) — рабочая температура до 1 100–1 200°C. Применяются в газотурбинных форсунках и соплах промышленных горелок, где сочетание жаропрочности с коррозионной стойкостью обязательно.
• Интерметаллиды TiAl (γ-TiAl) — плотность 3,7–3,9 г/см³ при рабочей температуре до 800–900°C. Применяются в авиационных форсунках как альтернатива никелевым сплавам по удельной прочности — масса детали вдвое меньше.

Титановые сплавы

Сочетают высокую удельную прочность и коррозионную стойкость. Предел прочности ВТ6 (Ti-6Al-4V) — 900–1 100 МПа при плотности 4,43 г/см³. Рабочая температура ВТ6 — до 350°C; сплав ВТ8 (Ti-6Al-2Sn-4Zr-2Mo) допускает эксплуатацию до 500–550°C. Применяются в авиационных топливных форсунках, морских системах, медицинском оборудовании.

Твёрдые сплавы WC-Co

Наилучший выбор для дюз в условиях интенсивного абразивного износа. Основа — карбид вольфрама (WC) в кобальтовой связке. Сочетают высокую твёрдость с достаточной вязкостью разрушения.

• ВК6 (WC–6%Co) — твёрдость ≥ 88,5 HRA по ГОСТ 3882. Хорошая износостойкость при умеренных ударных нагрузках. Применяется в пескоструйных и гидроабразивных дюзах стандартного исполнения.
• ВК8 (WC–8%Co) — твёрдость ≥ 87,5 HRA. Повышенная ударная вязкость по сравнению с ВК6. Предпочтительна для дюз гидроабразивной резки, где возможны гидравлические удары при пуске и остановке.

Ресурс дюз из твёрдого сплава в условиях пескоструйной обработки на порядки превышает ресурс стальных аналогов. Подробнее: дюзы из карбида вольфрама.

Техническая керамика, карбиды и нитриды

• Карбид кремния (SiC) — твёрдость 9–9,5 по шкале Мооса, рабочая температура до 1 600°C. Теплопроводность реакционно-связанного SiC — около 100–150 Вт/(м·К), что исключает термические трещины при резких перепадах температур. Применяется в абразивных, химических и высокотемпературных дюзах. Подробнее: дюзы из карбида кремния.
• Оксид алюминия (Al₂O₃) — твёрдость 9 по Моосу, рабочая температура до 1 700°C. Применяется в пескоструйных дюзах как более доступный вариант по сравнению с SiC и WC при менее интенсивном износе.
• Диоксид циркония (ZrO₂, стабилизированный Y₂O₃) — высокая трещиностойкость для керамики (K₁c 7–10 МПа·м^0,5), рабочая температура до 1 400°C. Применяется в термических дюзах с резкими температурными перепадами, в т. ч. в металлургии.
• Нитрид бора (BN) — химически инертен к большинству расплавов цветных металлов. Гексагональный BN применяется в металлургических дюзах при вдувании защитных газов в расплав; кубический cBN — износостойкий материал для абразивных дюз, стабилен до ~1 300°C в инертной атмосфере.
• Нитрид кремния (Si₃N₄) — высокая термоударная стойкость, рабочая температура до 1 400°C. Используется в металлургических дюзах для продувки расплавов и в установках литья под давлением.
• Оксид иттрия (Y₂O₃) — температура плавления 2 425°C, химическая инертность к большинству расплавленных металлов и агрессивных газов при высоких температурах. Применяется в специализированных высокотемпературных плазменных соплах.

Фторопласты и химически стойкие полимеры

Применяются при контакте с агрессивными химическими средами — кислотами, щелочами, растворителями — при умеренных температурах и давлениях.

• PTFE (фторопласт-4) — химически инертен практически ко всем средам, рабочая температура до 260°C. Низкая механическая прочность ограничивает область применения дюзами для дозирования агрессивных жидкостей при давлении до 5–10 бар.
• PEEK — рабочая температура до 250°C, предел прочности при растяжении 100 МПа и выше в сочетании с хорошей химической стойкостью. Применяется в дозирующих дюзах для химического оборудования и экструдерных головках 3D-принтеров.
• PAI и PI (полиамидоимид, полиимид) — рабочая температура до 280–320°C. Используются в прецизионных дозирующих дюзах, где требуется точность геометрии при повышенных температурах.

Сверхтвёрдые материалы: алмаз и cBN

Применяются там, где ресурс является критическим параметром: гидроабразивная резка при давлении свыше 3 000 бар, обработка особо твёрдых материалов.

• Алмаз (CVD или природный монокристалл) — твёрдость 10 по Моосу. Жиклёры (водяные сопла) из CVD-алмаза для гидроабразивной резки обеспечивают наибольший ресурс из всех применяемых материалов.
• Кубический нитрид бора (cBN) — твёрдость 9,5–10 по Моосу. Предпочтителен перед алмазом при контакте с чёрными металлами, так как алмаз вступает в реакцию с железом при температурах выше 700°C.

Критерии выбора материала дюзы

Условие эксплуатации	Рекомендуемые материалы	Типичный тип дюзы
Абразивный износ (пескоструй, гидроабразив)	WC-Co (ВК6, ВК8), SiC, алмаз, cBN	Абразивная, струйная
Высокая температура (выше 800°C)	W, W-Re, Mo, жаропрочные никелевые сплавы, SiC	Плазменная, горения, сопло Лаваля
Агрессивные химические среды (кислоты, щёлочи, хлориды)	Тантал, PTFE, PEEK, AISI 316L	Дозирующая, распылительная
Сочетание температуры и износа (выше 500°C + абразив)	SiC, Si₃N₄, ZrO₂, WC-Co с жаростойким покрытием	Металлургическая, плазменная
Контакт с расплавами цветных металлов	Гексагональный BN, Si₃N₄, ZrO₂, Y₂O₃	Металлургическая продувочная
Минимальный вес при высокой прочности	Ti-6Al-4V (ВТ6), γ-TiAl, PEEK	Авиационная форсунка
Общепромышленное применение, умеренные нагрузки	AISI 304, AISI 316L, Al₂O₃	Распылительная, цилиндрическая

Покрытия и поверхностная обработка дюз

Нанесение функциональных покрытий позволяет увеличить ресурс дюз без смены основного материала. Это особенно актуально, когда основной материал выбран из соображений прочности или обрабатываемости, но не обеспечивает достаточной поверхностной твёрдости.

• TiN, TiAlN, TiAlN/Si₃N₄ (PVD/CVD) — повышают поверхностную твёрдость и снижают трение. Применяются на стальных и никелевых дюзах в условиях умеренного абразива при температурах до 800–900°C.
• DLC (алмазоподобное углеродное покрытие) — коэффициент трения 0,05–0,1, высокая твёрдость. Используется в дозирующих и форсуночных дюзах для снижения налипания и улучшения чистоты поверхности канала.
• Термобарьерные покрытия на основе ZrO₂ (TBC) — снижают тепловой поток к металлической основе в высокотемпературных соплах горелок и газовых турбин.

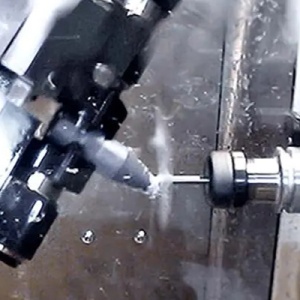

Формы поставки и изготовление дюз по чертежу

Дюзы из металлов, твёрдых сплавов и технической керамики поставляются как готовые изделия стандартных типоразмеров (распылители для СЗР, пескоструйные дюзы стандартных диаметров), так и как детали, изготовленные по чертежу или образцу заказчика.

При заказе дюз по чертежу указывают: материал или его аналог по ГОСТ/ISO, диаметр и профиль рабочего канала, допуски на критические размеры (диаметр выходного отверстия, соосность), требования к шероховатости внутренней поверхности, при необходимости — вид и толщину покрытия. Для абразивных и плазменных дюз дополнительно оговаривается входной угол конфузора и длина цилиндрической части канала — эти параметры определяют форму потока и скорость износа.
